Revue Technique Subaru Impreza: A: Depose

1) Placez le véhicule sur l'élévateur.

2) Débranchez la borne de mise à la masse de la batterie.

3) Passez le levier de sélection ou le levier de vitesses sur "N".

4) Relâchez le frein de stationnement.

5) Desserrez les écrous de roue.

6) Soulevez et suspendez le véhicule sur des chandelle de calage.

7) Déposez les roues.

8) Déposez le tuyau d'échappement arrière et le silencieux.

Modèle avec moteur sans turbo et OBD: <Voir EX(SOHCw/oOBD)-13, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(SOHCw/oOBD)-14, DEPOSE, Silencieux.>

Modèle avec moteur sans turbo avec OBD: <Voir EX(SOHC)-11, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(SOHC)-12, DEPOSE, Silencieux.>

Modèle avec Turbo <Voir EX(DOHC TURBO)-13, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(DOHC TURBO)-15, DEPOSE, Silencieux.>

9) Otez le couvercle avant du support de différentiel arrière.

10) Déposez l'arbre de transmission.

ATTENTION: Pendant la dépose de l'arbre, veillez à ne pas endommager les surfaces de coulissement des cannelures de l'arbre de commande arrière (prolongement), le joint d'huile et la chape de manchon.

NOTE:

• Veillez à disposer d'un bac ou d'une cuvette et d'un obturateur étant donné que l'huile va s'écouler du prolongement lors de la dépose de l'arbre de transmission.
• Introduisez l'obturateur dans le prolongement pour arrêter l'écoulement ultérieur de l'huile une fois que l'arbre de transmission a été déposé.
• i vous ne disposez pas d'un obturateur de prolongement, placez un sac en vinyle sur l'orifice afin de prévenir les fuites d'huile à engrenage ou de liquide ATF.

11) Otez le couvercle thermosoudé.

12) Déposez les brides et le support du câble de frein de stationnement.

13) Déposez le joint DOJ du différentiel arrière à l'aide d'un outil spécial ST. <Voir DI-61, REMPLACEMENT, Joint d'huile latéral de différentiel arrière.>

ST 28099PA100 OUTIL DE DEPOSE DE L'ARBRE DE COMMANDE

(A) Boulon

14) Attachez l'arbre de commande arrière à la traverse arrière en utilisant le câble.

15) Déposez le support inférieur de différentiel.

16) Soutenez le différentiel arrière à l'aide d'un cric.

17) Déposez les écrous auto-bloquants qui fixent le différentiel arrière à la traverse arrière.

18) Otez les boulons qui fixent le membre avant de différentiel arrière à la carrosserie.

Desserrez d'abord le boulon A, puis déposez les boulons B.

NOTE: Soutenez le poids du membre avant à l'aide de quelqu'un pour éviter sa chute.

(A) Boulon A
(B) Boulon B

19) Déposez le boulon A.

20) Alors que l'on descend lentement le cric qui supporte la boîte de vitesses, tirez le différentiel vers l'avant, et déposez le membre avant et le différentiel arrière de la carrosserie.

21) Déposez le différentiel arrière du membre avant.

B: REPOSE

Pour la repose, procédez dans l'ordre inverse de la dépose.

1) Reposez le bouchon de reniflard en tapant à coups légers à l'aide d'une massette à embouts plastiques.

ATTENTION: Veillez à monter un bouchon de reniflard neuf.

2) Positionnez le membre avant sur la carrosserie en le faisant passer sous le câble du frein de stationnement et en le boulonnant au différentiel arrière.

NOTE: Lors de la repose du membre avant de différentiel arrière, n'inversez pas l'ordre de montage des butées supérieure et inférieure.

3) Reposez le joint DOJ de l'arbre d'entraînement dans le différentiel arrière. <Voir DI-61,REMPLACEMENT, Joint d'huile latéral de différentiel arrière.>

ST 28099PA090 PROTECTEUR DE JOINT D'HUILE LATERAL

4) La procédure de repose s'effectue dans le sens inverse de la dépose.

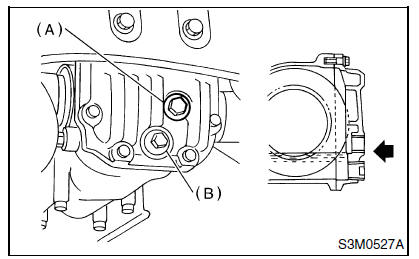

5) Après la repose, remplissez le carter de différentiel d'huile à engrenages jusqu'au niveau du bouchon de remplissage.

NOTE: Enduisez les filetages du bouchon de produit d'étanchéité préconisé.

Produit d'étanchéité préconisé: THREE BOND 1105 ou équivalent

Contenance en huile: 0,8 â„“

Couple de serrage: 49 N*m (5,0 kgf-m)

(A) Bouchon de remplissage
(B) Bouchon de vidange
