Revue Technique Subaru Impreza: A: Depose
1. MODELE SANS TURBO
1) Débranchez le fil de masse de la batterie.
2) Déposez le carter de courroie de poulie.
3) Desserrez l'écrou de la poulie de pompe à huile, puis ôtez les boulons qui fixent l'alternateur.
4) Desserrez le boulon de blocage et le boulon de coulisse, puis déposez la courroie trapézoïdale d'entraînement de pompe de direction assistée.
5) Déconnectez le connecteur de l'interrupteur de pompe de direction assistée.
6) Débranchez le tuyau C et le flexible d'aspiration de la pompe à huile.
ATTENTION:
- Evitez que le liquide coulant de l'extrémité du flexible entre en contact avec la courroie de la poulie.
- Pour éviter que des corps étrangers pénètrent dans le flexible, couvrez-en l'extrémité à l'aide d'un linge propre.

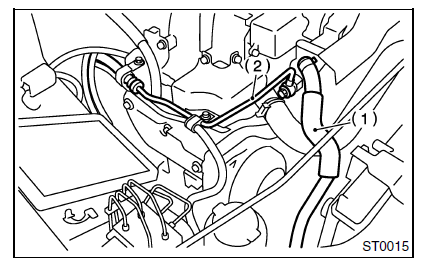

(1) Flexible d'aspiration
(2) Tuyau C
7) Déposez les boulons qui fixent le support de direction assistée.
8) Placez la pompe à huile dans un étau, et déposez les deux boulons à la partie avant de la pompe à huile.
ATTENTION: Ne placez pas le support de pompe à huile directement dans l'étau; utilisez des plaquettes et serrez avec précaution, pour éviter d'endommager la pompe à huile.
9) Déposez le boulon de la partie arrière de la pompe à huile.
10) Démontez la pompe à huile et le support en introduisant un tournevis comme indiqué sur la figure.
2. MODELE AVEC TURBO
1) Débranchez la borne de mise à la masse de la batterie.
2) Déposez le carter de courroie de poulie.
3) Desserrez le boulon de blocage et le boulon de coulisse, puis déposez la courroie trapézoïdale d'entraînement de pompe de direction assistée.
4) Déconnectez le connecteur du manocontacteur de direction assistée.
5) Débranchez le tuyau C et le flexible d'aspiration de la pompe à huile.
ATTENTION:
- Evitez que le liquide coulant de l'extrémité du flexible entre en contact avec la courroie de la poulie.
- Pour éviter que des corps étrangers pénètrent dans le flexible et dans le tuyau, couvrez-en l'extrémité à l'aide d'un linge propre.
(1) Flexible d'aspiration (2) Tuyau C
6) Déposez les boulons qui fixent le support de direction assistée.
7) Placez la pompe à huile dans un étau, et déposez les deux boulons à la partie avant de la pompe à huile.
ATTENTION: Ne placez pas le support de pompe à huile directement dans l'étau; utilisez des plaquettes et serrez avec précaution, pour éviter d'endommager la pompe à huile.
8) Déposez le boulon de la partie arrière de la pompe à huile.
9) Démontez la pompe à huile et le support en introduisant un tournevis comme indiqué sur la figure.
Pompe à huile
...B: Repose
