Revue Technique Subaru Impreza: Description générale

A: CARACTERISTIQUES

B: COMPOSANT

1. SERRURES DE PORTE

1. Commande à distance intérieur
2. Couvercle de commande à distance intérieur
3. Levier coudé
4. Actionneur de verrouillage automatique
5. Pêne de porte
6. Gâche
7. Poignée extérieure de porte
8. Canon de clé

Couple de serrage: N*m (kgf-m)
T1: 6,4 (0,65)
T2: 7,4 (0,75)
T3: 14 (1,4)

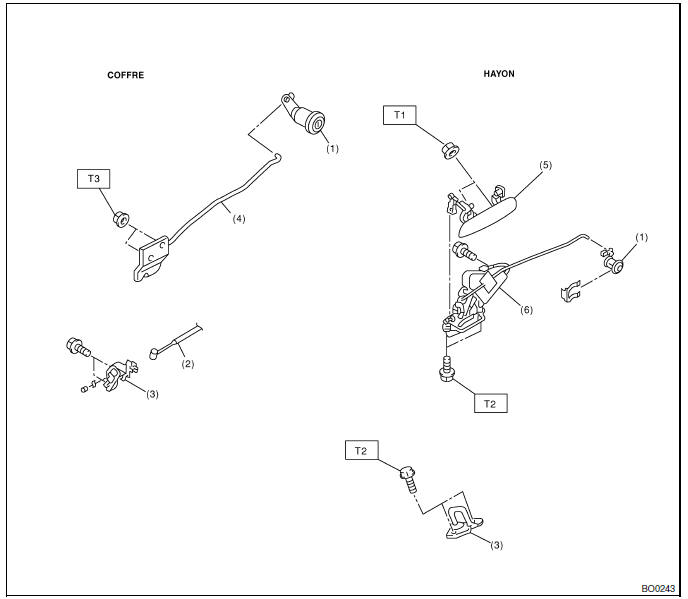

2. SERRURES DE COUVERCLE DE COFFRE ET DE HAYON

1. Canon de clé
2. Câble
3. Gâche
4. Serrure de couvercle de coffre
5. Poignée extérieure de hayon
6. Actionneur de hayon

Couple de serrage: N*m (kgf-m)
T1: 7,4 (0,75)
T2: 25 (2,5)

3. SERRURE DE PORTE ET OUVERTURES A DISTANCE

1. Serrure de capot
2. Levier
3. Câble
4. Couvercle
5. Poignée de tirage

Couple de serrage: N*m (kgf-m)
T1: 6,4 (0,65)
T2: 32 (3,3)

4. SYSTEME D'IMMOBILISATEUR

1. Antenne
2. Témoin d'immobilisateur (Ampoule DEL)
3. Module de commande d'immobilisateur (ECM IMMO):
4. Transpondeur

NOTE: L'emplacement de l'ECM IMMO pour la conduite à droite est symétriquement opposée.

5. SYSTEME D'OUVERTURE DES PORTES A DISTANCE

1. Module de commande d'ouverture des portes à distance
2. Contacteur de pêne de hayon (Break)
3. Contacteur de porte

C: ATTENTION

• Prenez bien soin de débrancher le câble de mise à la masse de la batterie avant d'effectuer toute opération de dépose ou de repose. Lors de réparations sur des appareils dotés de fonctionsmémoires, p. ex. autoradios, module de commande, etc., n'oubliez pas de relever les informations programmées avant de débrancher le câble de mise à la masse de la batterie. Au cas contraire, toutes les informations risquent de perdre.
• Sauf indication contraire, procédez aux opérations de repose dans l'ordre inverse de celles de dépose.
• Pour les réglages, respectez les valeurs indiquées dans le manuel.
• Lors de la remontage, prenez soin de bien raccorder les connecteurs et les flexibles.
• Le montage terminé, assurez-vous du bon fonctionnement des organes de commande.
• Le faisceau de câblage du système de coussin gonflable est situé à proximité des composants électriques et du contacteur.
• Tous les faisceaux de câblage et les connecteurs du système de coussin gonflable sont colorés en jaune. N'utilisez pas d'équipement de vérification électrique sur ces circuits.
• Veillez à ne pas endommager le faisceau de câblage du système de coussin gonflable lors de la réparation du canon de clé d'allumage.

D: OUTILLAGE DE PREPARATION

1. OUTILS SPECIAUX

2. OUTILLAGE D'UTILISATION GENERALE
