Revue Technique Subaru Impreza: Description générale

Revue Technique Subaru Impreza / Carrosserie / Panneaux de carrosserie exterieure / Description générale

A: CARACTERISTIQUES

B: COMPOSANT

1. CAPOT AVANT

  1. Capot avant
  2. Joint d'étanchéité (Capot avant)
  3. Charnière
  4. Grille de capot
  5. Garniture
  6. Clip
  7. Pièce de blocage

Couple de serrage: N*m (kgf-m)
T: 7,35 (0,75)
T1: 24,5 (2,5)

2. PANNEAU DE PORTE AVANT

  1. Gousset
  2. Bourrelet (Extérieur)
  3. Clip (Bourrelet, extérieur)
  4. Stabilisateur (Mécanisme de montée)
  5. Stabilisateur (Extérieur)
  6. Stabilisateur (Intérieur)
  7. Panneau imperméable
  8. Retenue de porte
  9. Charnière inférieure
  10. Charnière supérieure
  11. Panneau de porte

Couple de serrage: N*m (kgf-m)
T1: 7,35 (0,75)
T2: 18 (1,8)
T3: 30 (3,1)

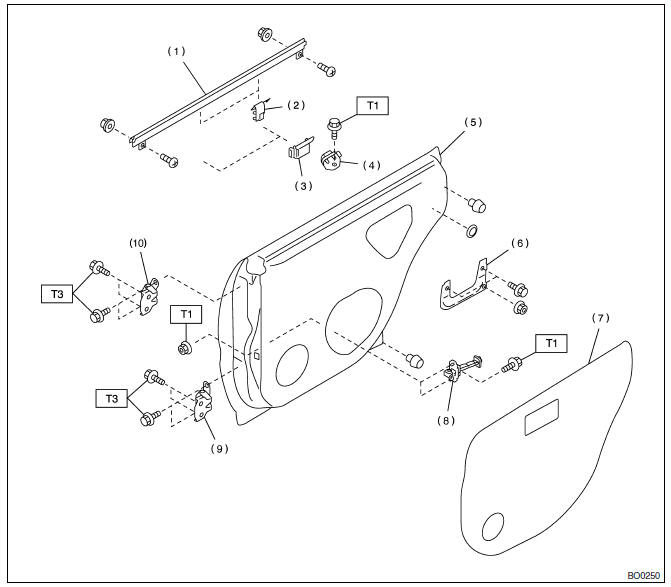

3. PANNEAU DE PORTE ARRIERE

  1. Bourrelet (Extérieur)
  2. Clip (Bourrelet, extérieur)
  3. Stabilisateur (Extérieur)
  4. Stabilisateur (Intérieur)
  5. Panneau de porte
  6. Support
  7. Panneau imperméable
  8. Retenue de porte
  9. Charnière inférieure
  10. Charnière supérieure

Couple de serrage: N*m (kgf-m)
T1: 7,35 (0,75)
T2: 18 (1,8)
T3: 30 (3,1)

4. PANNEAU DE COUVERCLE DE COFFRE

  1. Barre de torsion
  2. Couvercle de coffre
  3. Bourrelet
  4. Charnière

Couple de serrage: N*m (kgf-m)
T1: 7,5 (0,76)
T2: 14 (1,8)

5. PANNEAU DE HAYON

  1. Béquille avec amortisseurs à gaz
  2. Charnière
  3. Hayon

Couple de serrage: N*m (kgf-m)
T: 25 (2,5)

C: ATTENTION

  • Les panneaux de carrosserie extérieure sont lourds.

    Veillez à ne pas faire tomber ou endommager les panneaux. Pendant la dépose et la repose, n'endommagez pas la surface peinte du panneau.

  • Utilisez un appareil de levage tel qu'un cric d'atelier pour soutenir le panneau quand vous desserrez les boulons de fixation.
  • Veillez à ne pas perdre les petites pièces.

D: OUTILLAGE DE PREPARATION

1. OUTILS SPECIAUX

2. OUTILLAGE D'UTILISATION GENERALE
