Revue Technique Subaru Impreza: Description générale
A: CARACTERISTIQUES
B: COMPOSANT

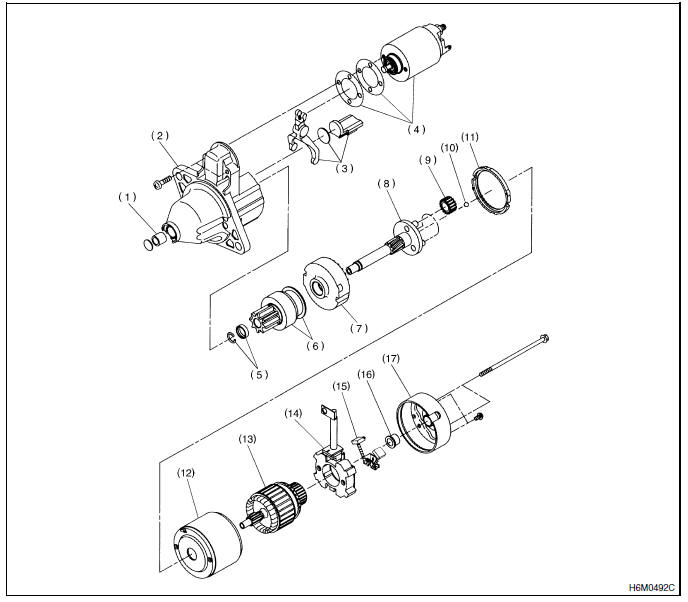

1. DEMARREUR
- Roulement de manchon
- Support avant
- Jeu de levier
- Contacteur magnétique
- Jeu de butée
- Embrayage à roue libre
- Pignon interne
- Arbre
- Pignon
- Bille
- Garniture
- Inducteur
- Induit
- Porte-balai
- Balai
- Roulement de manchon
- Support arrière

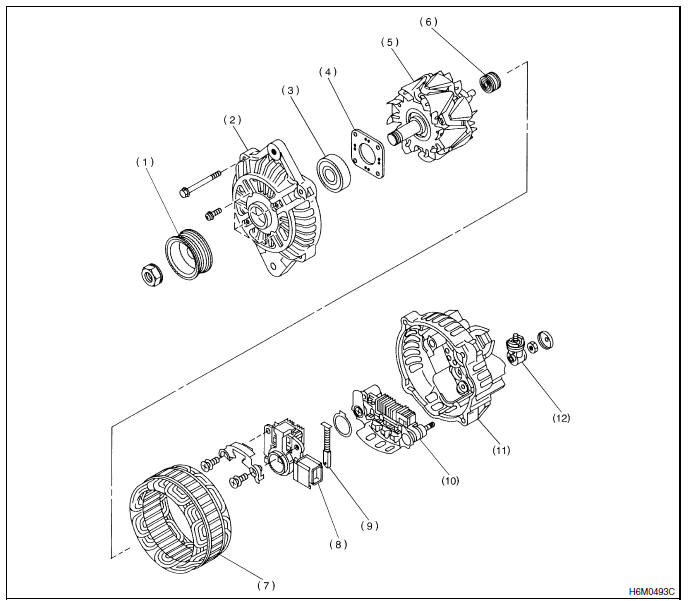

2. GENERATEUR
- Poulie
- Couvercle avant
- Roulement à billes
- Retenue de roulement
- Rotor
- Roulement
- Bobine de stator
- Régulateur CI avec balai
- Balai
- Redresseur
- Couvercle arrière
- Borne
C: ATTENTION
- Le port de vêtements protecteurs, d'une casquette, des lunettes de sécurité et de chaussures de sécurité est également obligatoire.
- Nettoyez la contamination y compris la saleté et la corrosion avant la dépose, la repose ou le démontage.
- Rangez les pièces démontées dans l'ordre et protégez- les de la poussière et de la saleté.
- Avant de déposer, de reposer ou de démonter, veillez à identifier la panne. Evitez de déposer, de reposer, de démonter et de remplacer inutilement.
- Veillez à ne pas se brûler les mains, car chaque pièce dans le véhicule est très chaude après conduite.
- Veillez à serrer les attaches y compris les boulons et les écrous au couple spécifié.
- Placez les crics de garage ou les chandelles de calage aux points spécifiés.
- Avant de déconnecter les connecteurs des détecteurs ou des unités, veillez à débranchez la borne négative de la batterie.
Démarreur
...D'autres materiaux:
Panneau d'aile
A: DEPOSE
1) Débranchez le câble de mise à la masse (−) de la
batterie.
2) Déposez les becquets du bas de marche. <Voir
EI-19, Becquet de bas de marche.> (Si monté)
3) Déposez le pare-chocs avant. <Voir EI-8, DEPOSE,
Pare-chocs avant.>
4) Déposez la bavette. <Voir EI-16, DEPOSE, Bavette.>
5) Desserrez les boulons po ...
