Revue Technique Subaru Impreza: Description générale

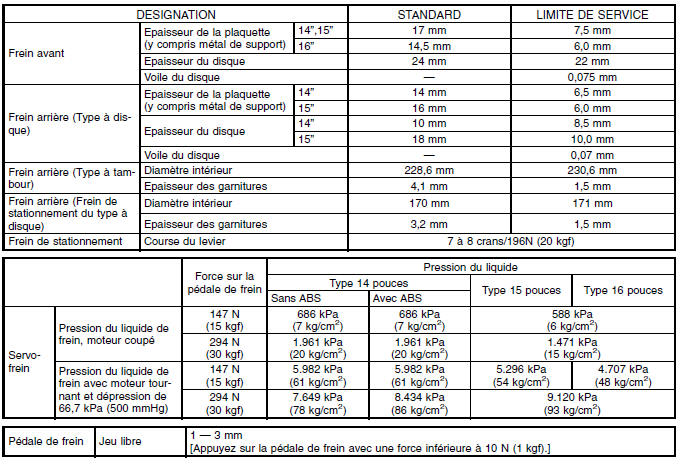

A: CARACTERISTIQUES

[ ] : Véhicules équipés de l'A.B.S.

NOTE: Reportez-vous à "SectionPB" pour "CARACTERISTIQUES" du frein de stationnement. <Voir PB-2 CARACTERISTIQUES, Description générale.>

B: COMPOSANT

1. TYPE 14 pouces

1. Corps d'étrier
2. Vis de purge d'air
3. Goupille de guidage (Vert)
4. Soufflet de goupille
5. Joint de piston
6. Piston
7. Soufflet de piston
8. Goupille d'arrêt (Jaune)
9. Support
10. Clip de plaquette
11. Cale extérieure
12. Cale intérieure
13. Plaquette extérieure
14. Plaquette intérieure
15. Rotor à disque
16. Couvercle de disque

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 18 (1,8)
T3: 37 (3,8)
T4: 80 (8,2)

2. TYPE 15 POUCES

1. Corps d'étrier
2. Vis de purge d'air
3. Goupille de guidage (Vert)
4. Soufflet de goupille
5. Joint de piston
6. Piston
7. Soufflet de piston
8. Anneau de soufflet
9. Goupille d'arrêt (Jaune)
10. Support
11. Clip de plaquette
12. Cale extérieure
13. Cale intérieure
14. Plaquette extérieure
15. Plaquette intérieure
16. Rotor à disque
17. Couvercle de disque

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 18 (1,8)
T3: 37 (3,8)
T4: 80 (8,2)

3. TYPE 16 POUCES

1. Logement
2. Vis de purge d'air
3. Corps d'étrier
4. Clip M
5. Ressort croisé
6. Goupille de plaquette
7. Joint de piston
8. Piston
9. Soufflet de piston
10. Anneau de soufflet
11. Cale A
12. Cale B
13. Plaquette extérieure
14. Plaquette intérieure
15. Rotor à disque
16. Couvercle de disque

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 18 (1,8)
T3: 80 (8,2)

4. FREIN A DISQUE ARRIERE (TYPE DE 14 POUCES)

1. Corps d'étrier
2. Vis de purge d'air
3. Goupille de guidage (Vert)
4. Soufflet de goupille
5. Joint de piston
6. Piston
7. Soufflet de piston
8. Anneau de soufflet
9. Goupille d'arrêt (Jaune)
10. Support
11. Clip de plaquette
12. Plaquette intérieure
13. Plaquette extérieure
14. Cale
15. Goupille de maintient de segment
16. Couvercle
17. Plateau de frein
18. Retenue
19. Rondelle élastique
20. Levier de frein de stationnement
21. Segment secondaire de frein de stationnement
22. Segment primaire de frein de stationnement
23. Montant
24. Ressort de segment de montant
25. Plaque de guide de segment
26. Ressort de rappel de segment secondaire
27. Ressort de rappel de segment primaire
28. Ressort de réglage
29. Rattrapage automatique
30. Coupelle de maintien de segment
31. Ressort de maintien de segment
32. Rotor à disque

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 37 (3,8)
T3: 52 (5,3)

5. FREIN A DISQUE ARRIERE (TYPE DE 15 POUCES)

1. Corps d'étrier
2. Vis de purge d'air
3. Goupille de plaquette
4. Joint de piston
5. Piston
6. Soufflet de piston
7. Anneau de soufflet
8. Clip de plaquette
9. Plaquette intérieure
10. Plaquette extérieure
11. Cale intérieure
12. Cale extérieure
13. Clip M
14. Rondelle
15. Ressort croisé
16. Goupille de maintient de segment
17. Couvercle
18. Plateau de frein
19. Retenue
20. Rondelle élastique
21. Levier de frein de stationnement
22. Segment secondaire de frein de stationnement
23. Segment primaire de frein de stationnement
24. Montant
25. Ressort de segment de montant
26. Plaque de guide de segment
27. Ressort de rappel de segment secondaire
28. Ressort de rappel de segment primaire
29. Ressort de réglage
30. Rattrapage automatique
31. Coupelle de maintien de segment
32. Ressort de maintien de segment
33. Rotor à disque

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 52 (5,3)

6. FREIN A TAMBOUR ARRIERE

1. Chapeau de purge d'air
2. Vis de purge d'air
3. Soufflet
4. Piston
5. Coupelle
6. Ressort
7. Corps de cylindre de roue
8. Goupille
9. Bouchon
10. Plateau de frein
11. Ressort de rappel de segment supérieur
12. Retenue
13. Rondelle
14. Levier de frein de stationnement
15. Segment secondaire de frein
16. Segment primaire de frein
17. Ressort de maintien de segment
18. Coupelle
19. Levier de réglage
20. Rattrapage automatique
21. Ressort de rappel de segment inférieur
22. Ressort de réglage
23. Tambour

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 10 (1,0)
T3: 52 (5,3)

7. MAITRE-CYLINDRE

• Modèle conduite à gauche

1. Chapeau
2. Filtre
3. Réservoir à liquide
4. Support
5. Retenue de piston
6. Piston primaire
7. Piston secondaire
8. Corps de cylindre
9. Axe de cylindre (Avec ABS)
10. Joint
11. Goupille

Couple de serrage: N*m (kgf-m)

T: 14 (1,4)

• Modèle conduite à droite

1. Chapeau
2. Filtre
3. Réservoir à liquide
4. Support
5. Retenue de piston
6. Piston primaire
7. Piston secondaire
8. Corps de cylindre
9. Axe de cylindre (Avec ABS)
10. Joint
11. Goupille

Couple de serrage: N*m (kgf-m)

T1: 14 (1,4)

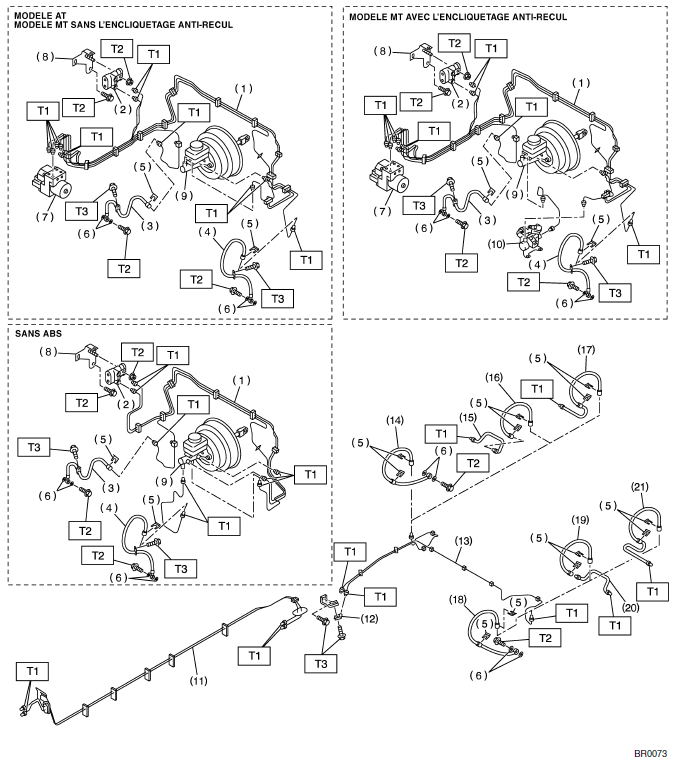

8. TUYAUX ET FLEXIBLE DE FREIN

• Conduite à gauche

1. Tuyau de frein avant
2. Soupape de répartition
3. Flexible de frein avant droit
4. Flexible de frein avant gauche
5. Bride
6. Joint plat
7. Module de commande ABS et unité de commande hydraulique
8. Support
9. Maître-cylindre
10. Encliquetage anti-recul
11. Tuyau de frein central
12. Connecteur à deux voies
13. Tuyau de frein arrière
14. Flexible de frein arrière droit (Modèle avec frein à disque)
15. Tuyau de frein arrière droit (Modèle FWD avec frein à tambour)
16. Flexible de frein arrière droit (Modèle FWD avec frein à tambour)
17. Flexible de frein arrière (Modèle AWD avec frein à tambour)
18. Flexible de frein arrière gauche (Modèle avec frein à disque)
19. Flexible de frein arrière gauche (Modèle FWD avec frein à tambour)
20. Tuyau de frein arrière gauche (Modèle FWD avec frein à tambour)
21. Flexible de frein arrière gauche (Modèle AWD avec frein à tambour)
22. Tuyau adaptateur

Couple de serrage: N*m (kgf-m)

T1: 15 (1,5)
T2: 18 (1,8)
T3: 32 (3,3)

• Conduite à droite

1. Tuyau de frein avant
2. Soupape de répartition
3. Flexible de frein avant droit
4. Flexible de frein avant gauche
5. Bride
6. Joint plat
7. Module de commande ABS et unité de commande hydraulique
8. Support
9. Maître-cylindre
10. Encliquetage anti-recul
11. Tuyau de frein central
12. Connecteur à deux voies
13. Tuyau de frein arrière
14. Flexible de frein arrière droit (Modèle avec frein à disque)
15. Tuyau de frein arrière droit (Modèle FWD avec frein à tambour)
16. Flexible de frein arrière droit (Modèle FWD avec frein à tambour)
17. Flexible de frein arrière (Modèle AWD avec frein à tambour)
18. Flexible de frein arrière gauche (Modèle avec frein à disque)
19. Flexible de frein arrière gauche (Modèle FWD avec frein à tambour)
20. Tuyau de frein arrière gauche (Modèle FWD avec frein à tambour)
21. Flexible de frein arrière gauche (Modèle AWD avec frein à tambour)
22. Tuyau adaptateur

Couple de serrage: N*m (kgf-m)

T1: 15 (1,5)
T2: 18 (1,8)
T3: 32 (3,3)

9. SERVO-FREIN

• Modèle avec ABS

1. Tige de poussée
2. Ressort de rappel
3. Disque de réaction
4. Clavette
5. Filtre
6. Silencieux
7. Tige de commande
8. Soupape à champignon
9. Corps de soupape
10. Soupape à plongeur
11. Plaque de diaphragme
12. Ressort de rappel de soupape

• Modèle sans ABS

1. Tige de poussée
2. Ressort de rappel
3. Plaque de diaphragme
4. Disque de réaction
5. Soupape à plongeur
6. Clavette
7. Soupape à champignon
8. Ressort de rappel de soupape
9. Tige de commande
10. Silencieux
11. Filtre
12. Corps de soupape

10. ENCLIQUETAGE ANTI-RECUL

1. Bride
2. Câble PHV
3. PHV (Soupape de maintien de pression)
4. Ecrou de réglage
5. Contre-écrou
6. Vers la pédale d'embrayage

Couple de serrage: N*m (kgf-m)

T1: 3,5 (0,35)
T2: 18 (1,8)

11. PEDALE DE FREIN

• 1,6 L Modèle

1. Butée
2. Coussinet
3. Support de pédale d'embrayage
4. Goupille fendue
5. Patin de pédale de frein
6. Pédale de frein
7. Goupille d'accrochage
8. Ressort
9. Patin de pédale d'embrayage
10. Pédale d'embrayage
11. Câble d'embrayage
12. Bride de câble d'embrayage
13. Clip
14. Ressort d'appui
15. Contacteur de feu de stop

Couple de serrage: N*m (kgf-m)

T1: 5,9 (0,6)
T2: 8 (0,8)
T3: 18 (1,8)
T4: 30 (3,1)

• 2,0 L Modèle

1. Butée
2. Coussinet
3. Goupille élastique
4. Goupille fendue
5. Patin de pédale de frein
6. Pédale de frein
7. Goupille d'accrochage
8. Ressort de pédale de frein
9. Patin de pédale d'embrayage
10. Pédale d'embrayage
11. Coussinet C
12. Goupille d'accrochage d'embrayage
13. Tige d'appui A
14. Clip
15. Ressort d'appui
16. Coussinet d'appui
17. Tige d'appui B
18. Ressort S
19. Tige S
20. Coussinet S
21. Joint torique
22. Clip
23. Contacteur d'embrayage (Avec régulateur de vitesse)
24. Contacteur de feu de stop
25. Support de pédale
26. Support de maître-cylindre d'embrayage
27. Levier
28. Support de pédale de frein

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 18 (1,8)
T3: 30 (3,1)

12. PEDALE DE FREIN DU MODELE A/T

1. Butée
2. Coussinet
3. Support de pédale
4. Contacteur de feu de stop
5. Goupille fendue
6. Patin de pédale de frein
7. Pédale de frein
8. Goupille d'accrochage
9. Ressort de pédale de frein

Couple de serrage: N*m (kgf-m)

T1: 8 (0,8)
T2: 18 (1,8)
T3: 29 (3,0)

C: ATTENTION

• Le port de vêtement protecteur, d'une casquette, des lunettes de sécurité et de chaussures de sécurité est obligatoire.
• Nettoyez la contamination y compris la saleté et la corrosion avant la dépose, la repose ou le démontage.
• Rangez les pièces démontées dans l'ordre et protégez- les de la poussière et de la saleté.
• Avant de déposer, de reposer ou de démonter, veillez à identifier la panne. Evitez de déposer, de reposer, de démonter et de remplacer inutilement.
• Veillez à ne pas se brûler les mains, car chaque pièce sur le véhicule est très chaude après conduite.
• Utilisez de la graisse d'origine SUBARU ou l'équivalent.

  Ne mélangez pas la graisse, etc., avec une autre qualité ou une autre marque.

• Veillez à serrer les attaches y compris les boulons et les écrous au couple spécifié.
• Placez les crics de garage ou les chandelles de calage aux points spécifiés.
• Enduisez préalablement de graisse les surfaces de glissement ou de révolution avant la repose.
• Avant de reposer les joints toriques ou les joncs d'arrêt, appliquez suffisamment de quantité de la graisse de façon à éviter de dégât et de déformation.
• Avant de bloquer une pièce dans un étau, placez un moyen d'amortissement tel que des cales de bois, des mordaches en aluminium ou un chiffon d'atelier entre la pièce et les mâchoires de l'étau.
• Evitez tout contact des fluides ou lubrifiants avec le corps. Si des fluides ou lubrifiants entrent en contact avec le corps, lavez à l'eau.

D: OUTILLAGE DE PREPARATION

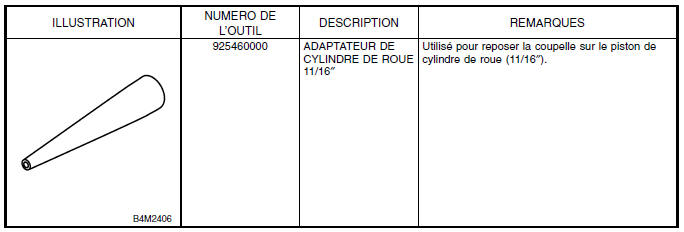

1. OUTILLAGE SPECIAL

2. OUTILLAGE D'UTILISATION GENERALE
