Revue Technique Subaru Impreza: Description générale

A: ATTENTION

  • Lors de la réparation du véhicule, veillez à mettre le contact d'allumage sur "OFF" et à débrancher le câble de mise à la masse de la batterie, puis attendez pendant plus de 20 secondes avant de commencer à travailler.
  • Le système de coussin gonflable est doté d'une alimentation électrique de secours. Si l'on intervient sur le système de coussin gonflable dans les 20 secondes qui suivent le débranchement du câble de mise à la masse, le coussin peut se gonfler.

Systeme de coussins gonflables (diagnostic)

  • Si les détecteurs, le module de coussin gonflable, la centrale de commande de coussin gonflable, le prétendeur et le faisceau sont déformés ou endommagés, remplacez-les par des pièces d'origine neuves.
  • N'utilisez pas le système de coussin gonflable et les prétendeurs sur les véhicules. Quand vous remplacez des pièces du système, utilisez uniquement des pièces neuves.

Systeme de coussins gonflables (diagnostic)

  • Utilisez un vérificateur de circuit numérique pour vérifier le système.

    L'utilisation d'un vérificateur de circuit analogique pourrait actionner involontairement le coussin gonflable.

  • Utilisez un faisceau de test lors de la vérification.

    N'appliquez pas directement la sonde sur l'une des bornes du connecteur de coussin gonflable.

Systeme de coussins gonflables (diagnostic)

  • Veillez à ne pas faire tomber les pièces du modulateur de coussin gonflable, ne pas les exposer à des températures supérieures à 93ºC ou les contaminer par de l'huile, de l'eau ou de la graisse. Les pièces internes pourraient être endommagées et la fiabilité remise en cause.

Systeme de coussins gonflables (diagnostic)

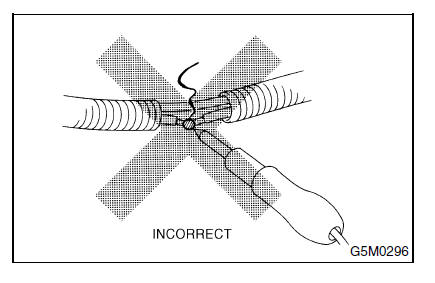

  • Si le faisceau de câblage du coussin gonflable est endommagé, ouvert ou rouillé, n'essayez pas de le réparer en utilisant une machine à braser. Remplacez le faisceau défectueux par un faisceau d'origine.

Systeme de coussins gonflables (diagnostic)

  • Montez le faisceau de câblage en utilisant les clips spécifiés pour éviter toute interférence ou gêne des autres pièces.

Systeme de coussins gonflables (diagnostic)

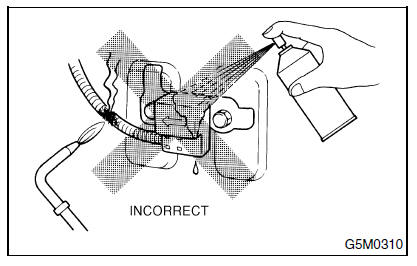

  • Ne laissez pas les bornes de connecteur entrer en contact avec de l'eau ou de l'huile. Ne touchez pas les bornes de connecteur.

Systeme de coussins gonflables (diagnostic)

  • Il ne faut pas démonter le module de coussin gonflable (du conducteur, du passager et latéral, le prétendeur).
  • Le module de coussin gonflable ne peut être réutilisé une fois gonflé.

Systeme de coussins gonflables (diagnostic)

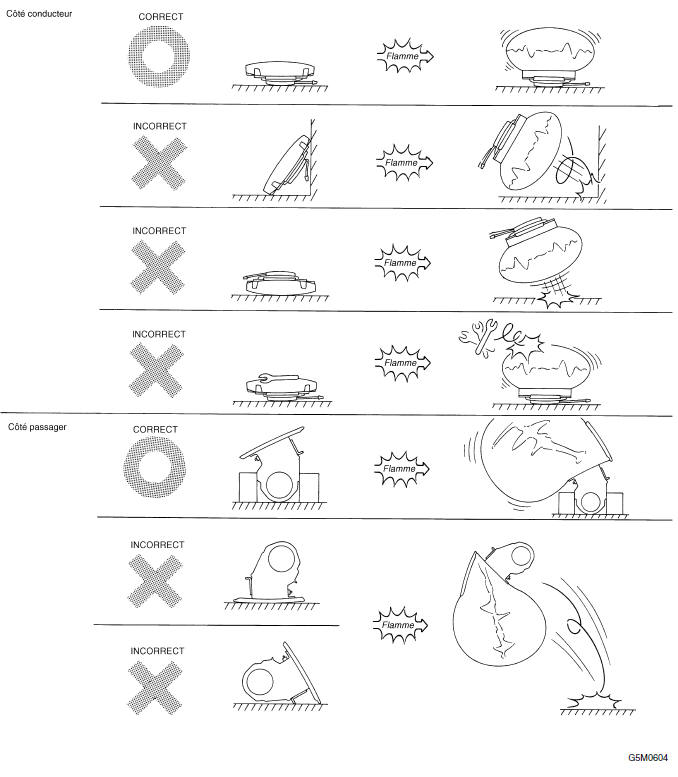

  • Après la dépose, rangez le module de coussin gonflable avec le rembourrage vers le haut, sur une surface sèche, propre et plate, à l'abri de la chaleur, de la lumière, de l'humidité et de la poussière.

Systeme de coussins gonflables (diagnostic)

  • Ne tentez pas de vérifier la continuité du module de coussin gonflable (du conducteur, du passager et latéral, le prétendeur).

Systeme de coussins gonflables (diagnostic)

  • Le siège avant déposé avec le module de coussin gonflable doit être tenu à au moins 200 mm des murs et autres objets.

Systeme de coussins gonflables (diagnostic)

  • Lors des travaux de peinture ou de façonnage de la tôle à l'avant du véhicule, y compris la jupe de roue avant, l'aile avant et le châssis latéral avant, déposez les détecteurs secondaires avant et le faisceau de câblage du système de coussin gonflable.
  • Lors des travaux de peinture ou de façonnage de la tôle sur le côté du véhicule, y compris le bas de marche, le montant central et les portes avant et arrière, déposez les détecteurs de coussins gonflables latéraux et le faisceau de câblage du système de coussin gonflable.

Systeme de coussins gonflables (diagnostic)

  • Lorsque vous rangez un module de coussin gonflable déposé d'un véhicule, ne posez aucun objet sur celui-ci et n'empilez jamais plusieurs modules les uns sur les autres. Le gonflage accidentel d'un coussin gonflable posé avec le rembourrage vers le bas ou sur lequel a été posé un autre objet peut causer un accident grave.

Systeme de coussins gonflables (diagnostic)

  • Ne mettez pas au rebut les modules de coussin gonflable. Ils peuvent causer un accident grave s'ils sont gonflés accidentellement.
  • Evitez d'endommager ou de faire tomber le module de coussin gonflable.

B: INSPECTION

Avant de commencer le diagnostic, vérifiez les points suivants qui peuvent être liés à un problème de moteur:

1. BATTERIE

Mesurez la tension de la batterie et la densité spécifique de l'électrolyte.

Tension standard: 12V
Densité spécifique: Supérieure à 1,260

C: OUTILLAGE DE PREPARATION

ATTENTION: Veillez à utiliser le faisceau de test M, F, G, H, L et I ou I2 spécifié pour la mesure de la tension, de la résistance, etc. des composants du système de coussin gonflable.

1. FAISCEAU DE TEST M

Systeme de coussins gonflables (diagnostic)

2. FAISCEAU DE TEST F

Systeme de coussins gonflables (diagnostic)

3. FAISCEAU DE TEST G

Systeme de coussins gonflables (diagnostic)

4. FAISCEAU DE TEST H

Systeme de coussins gonflables (diagnostic)

5. FAISCEAU DE TEST L

Systeme de coussins gonflables (diagnostic)

6. FAISCEAU DE TEST

Systeme de coussins gonflables (diagnostic)

7. FAISCEAU DE TEST I2

Systeme de coussins gonflables (diagnostic)

8. RESISTANCE DE COUSSIN GONFLABLE

La résistance de coussin gonflable est utilisée pour les dépistages des pannes. La résistance de coussin gonflable a la même résistance que le module de coussin gonflable et peut être utilisée sans danger à la place du module de coussin gonflable. Cela peut finir le dépistage des pannes dans un instant.

Systeme de coussins gonflables (diagnostic)

Disposition des composants électriques

A: DISPOSITION

1. CONDUITE A GAUCHE

Systeme de coussins gonflables (diagnostic)

2. CONDUITE A DROITE

Systeme de coussins gonflables (diagnostic)

Signal E/S du module de commande de coussin gonflable

A: SCHEMA

1. COUSSIN GONFLABLE CAG

Systeme de coussins gonflables (diagnostic)

Systeme de coussins gonflables (diagnostic)

Systeme de coussins gonflables (diagnostic)

2. COUSSIN GONFLABLE CAD

Systeme de coussins gonflables (diagnostic)

Systeme de coussins gonflables (diagnostic)

Systeme de coussins gonflables (diagnostic)

    Procédure de dépistage des pannes de base
    A: PROCEDURE Nº Etape Vérifier Oui Non 1 Lisez le code de panne. <Voir AB-28, Lisez le code de panne.> Est-ce que le code de normalité ...

    Connecteur de coussin gonflable
    A: FONCTIONNEMENT 1. ALIMENTATION ELECTRIQUE Comment déconnecter: 1) Déplacez le verrou à coulisse (A) dans le sens de la flèche. 2) Tirez le connecteur femel ...
