Revue Technique Subaru Impreza: F: Code de panne 37 - embrayage de moteur d'actionneur

Revue Technique Subaru Impreza / Carrosserie / Systeme de regulateur de vitesse (diagnostic) / Tableau de dépistage des pannes à l'aide des codes de panne / F: Code de panne 37 - embrayage de moteur d'actionneur

DIAGNOSTIC:

  • Circuit ouvert ou mauvais contact de l'embrayage de moteur d'actionneur de régulateur de vitesse.

SYMPTOME:

  • Le régulateur de vitesse ne fonctionne pas. (Annulé immédiatement)

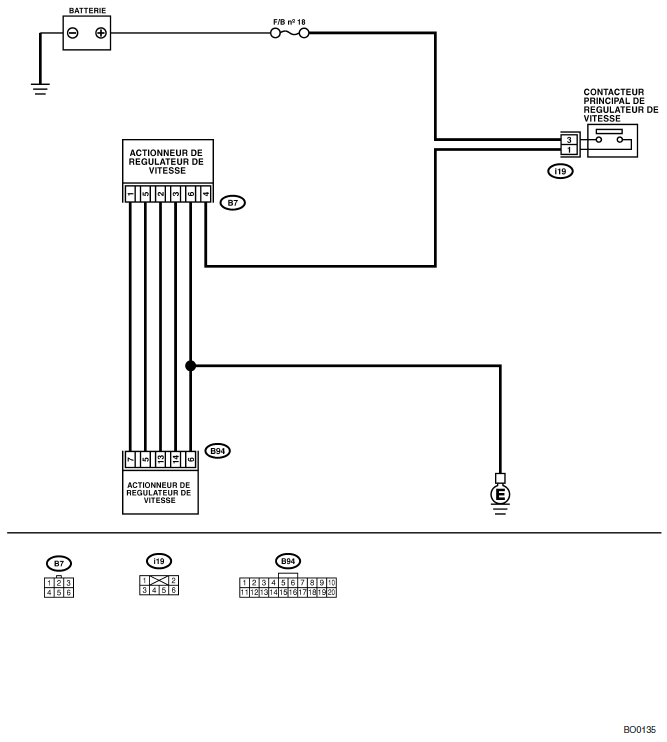

SCHEMAS ELECTRIQUES:

Nº Etape Vérifier Oui Non
1 VERIFIEZ L'ALIMENTATION ELECTRIQUE.



1) Mettez le contact d'allumage sur "OFF".

2) Déconnectez le connecteur de faisceau de l'actionneur de régulateur de vitesse.

3) Mettez le contact d'allumage sur "ON".

4) Mettez le contacteur principal du régulateur de vitesse en circuit.

5) Mesurez la tension entre la borne de connecteur de faisceau de l'actionneur de régulateur de vitesse et la masse de châssis.

Bornes (B7) Nº 4 (+) - Masse de châssis (−):

 Est-ce que la tension est plus de 10 V? Passez à l'étape 2. Vérifiez si le faisceau est ouvert ou court-circuité entre le contacteur principal de régulateur de vitesse et l'actionneur de régulateur de vitesse.
2 VERIFIEZ LE CIRCUIT DE MISE A LA MASSE DE L'ACTIONNEUR.



Mesurez la résistance entre la borne de connecteur de faisceau de l'actionneur de régulateur de vitesse et la masse de châssis.

Bornes (B7) Nº 6 - Masse de châssis:

 Est-ce que la résistance est moins de 10 Ω? Passez à l'étape 3. Réparez le faisceau.
3 MESUREZ LA RESISTANCE DE L'EMBRAYAGE D'ACTIONNEUR.



Mesurez la résistance de l'embrayage d'actionneur de régulateur de vitesse.

Bornes Nº 3 - Nº 6:

 Est-ce que la résistance est environ 39 Ω? Passez à l'étape 4. Remplacez l'actionneur de régulateur de vitesse. <Voir CC-4 Actionneur.>
4 VERIFIEZ LE FAISCEAU ENTRE L'ACTIONNEUR ET LE MODULE DE REGULATEUR DE VITESSE.



1) Déconnectez le connecteur de faisceau du module de régulateur de vitesse.

2) Mesurez la résistance entre la borne de connecteur de faisceau du module de régulateur de vitesse et la borne de connecteur de faisceau de l'actionneur de régulateur de vitesse.

Connecteur et borne (B7) Nº 2 - (B94) Nº 13:

 Est-ce que la résistance est moins de 10 Ω? Passez à l'étape 5. Réparez le faisceau.
5 VERIFIEZ LE FAISCEAU ENTRE L'ACTIONNEUR ET LE MODULE DE REGULATEUR DE VITESSE.



Mesurez la résistance entre la borne de connecteur de faisceau du module de régulateur de vitesse et la borne de connecteur de faisceau de l'actionneur de régulateur de vitesse.

Connecteur et borne (B7) Nº 3 - (B94) Nº 14:

 Est-ce que la résistance est moins de 10 Ω? Remplacez le module de régulateur de vitesse. <Voir CC-5 Module de régulateur de vitesse.> Réparez le faisceau.

G: CODE DE PANNE 38 - L'ARBRE D'ENTRAINEMENT DU MOTEUR NE S'ENCLENCHE PAS CORRECTEMENT.

Nº Etape Vérifier Oui Non
1 VERIFIEZ LE MOTEUR D'ACTIONNEUR.



1) Déconnectez le connecteur de faisceau de l'actionneur de régulateur de vitesse.

2) Déposez l'actionneur de régulateur de vitesse et le support de montage.

3) Tirez le câble à la main pour vérifier s'il est desserré ou vous assurer de l'état d'enclenchement du pignon interne.

 Est-ce qu'il y a de corps étrangers dans la roue à denture intérieure ou la roue s'engage et se désengage inadéquament? Remplacez l'actionneur de régulateur de vitesse. <Voir CC-4 Actionneur.> Vérifiez le réglage du câble de régulateur de vitesse.<Voir CC-5, JEU LIBRE DU CABLE, INSPECTION, Description générale.>

H: CODE DE PANNE 39 - LE MOTEUR EST SURCHARGE.

Nº Etape Vérifier Oui Non
1 VERIFIEZ LE COURANT DE TRAVAIL DU MOTEUR D'ACTIONNEUR.



1) Connectez le moniteur de sélection Subaru au connecteur de diagnostic.

2) Essayez de conduire le véhicule tout en actionnant le système de régulateur de vitesse.

3) Vérifiez le courant de travail du moteur d'actionneur du régulateur de vitesses.

 Le courant est-il supérieur à 10A? Remplacez le module de régulateur de vitesse. <Voir CC-5 Module de régulateur de vitesse.> Vérifiez le circuit d'alimentation électrique.



<Voir CC-16 VERIFIEZ L'ALIMENTATION ELECTRIQUE, Tableau de dépistage des pannes à l'aide de symptômes.>
