Manuel du proprietaire Subaru Impreza: Feux combinés arrière

Berline

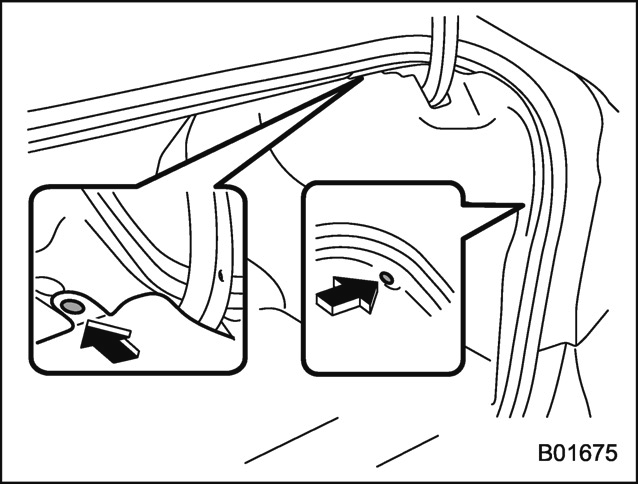

1. Retirez les agrafes de la garniture du coffre à bagages avec un tournevis à lame plate.

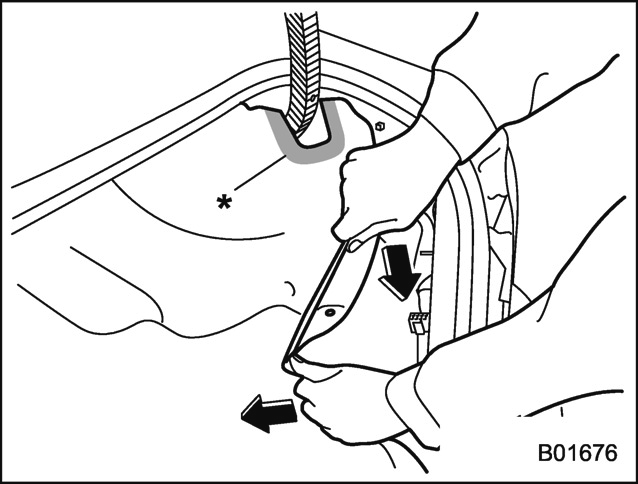

2. Ouvrez la partie arrière du panneau de garniture du coffre à bagages tel qu’illustré.

REMARQUE Assurez-vous que la partie "*" de la garniture du coffre à bagages de l’illustration n’entre pas en contact avec l’étai du couvercle de coffre. Si la partie "*" est courbée, la garniture du coffre à bagages peut se déchirer.

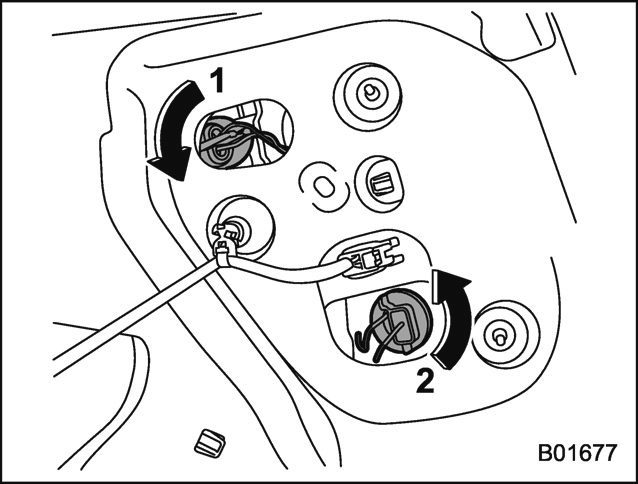

1. Feu arrière et de gabarit arrière
2. Clignotant de direction arrière

3. Séparez la douille d’ampoule de l’ensemble feu combiné arrière en la tournant dans le sens inverse des aiguilles d’une montre.
4. Sortez l’ampoule de la douille d’ampoule et remplacez-la par une neuve.
5. Introduisez la douille d’ampoule dans l’ensemble feu combiné arrière et tournezla dans le sens des aiguilles d’une montre jusqu’à enclenchement.
6. Remettez le panneau de garniture latérale du coffre à bagages en place en le fixant au moyen des agrafes.

Modèles à 5 portières

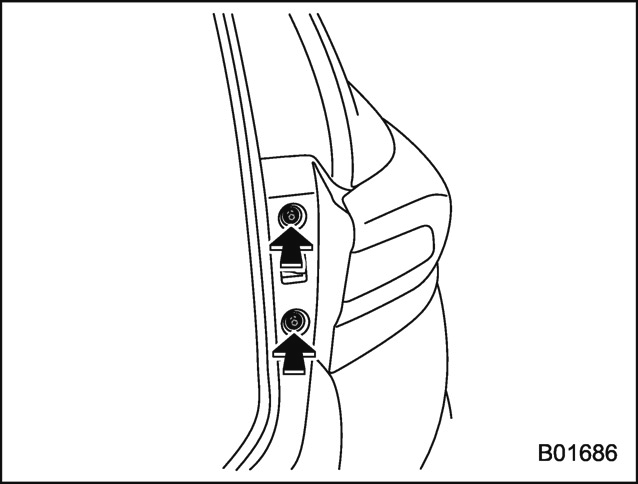

1. Enlevez les couvercles

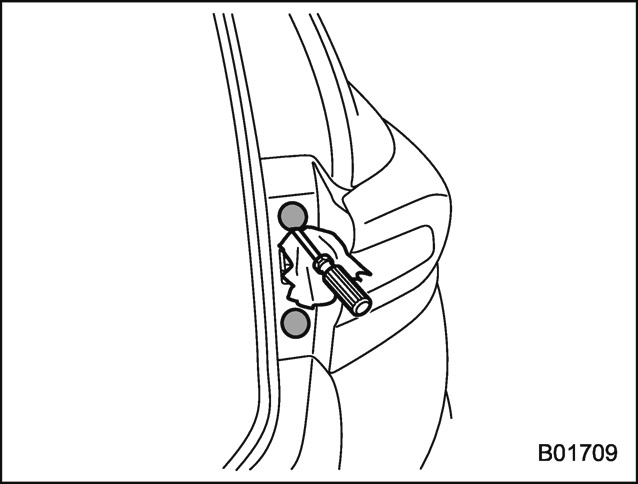

2. A l’aide d’un tournevis cruciforme, enlevez les vis supérieure et inférieure qui maintiennent l’ensemble feux combinés arrière en place.

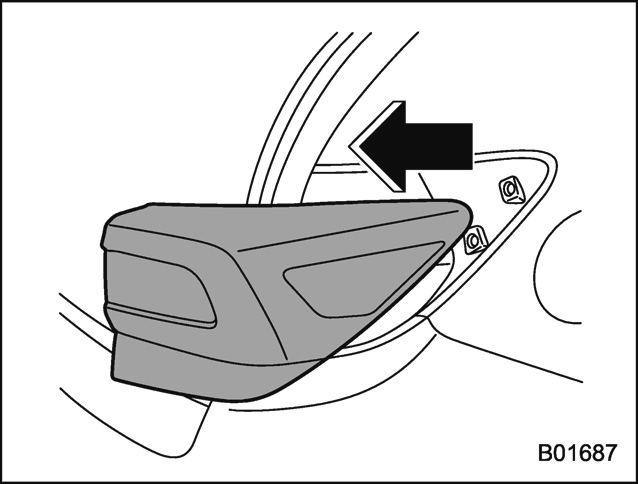

3. Faites coulisser l’ensemble feu combiné arrière vers l’arrière et retirez-le du véhicule.

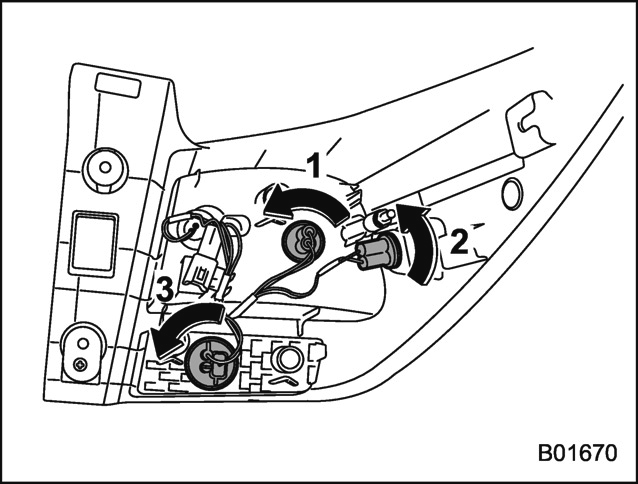

1. Feu arrière
2. Feu de gabarit arrière
3. Clignotant de direction arrière

4.  Séparez la douille d’ampoule de l’ensemble feu combiné arrière en la tournant dans le sens inverse des aiguilles d’une montre.
5. Sortez l’ampoule de la douille d’ampoule et remplacez-la par une neuve.
6. Introduisez la douille d’ampoule dans l’ensemble feu combiné arrière et tournezla dans le sens des aiguilles d’une montre jusqu’à enclenchement.

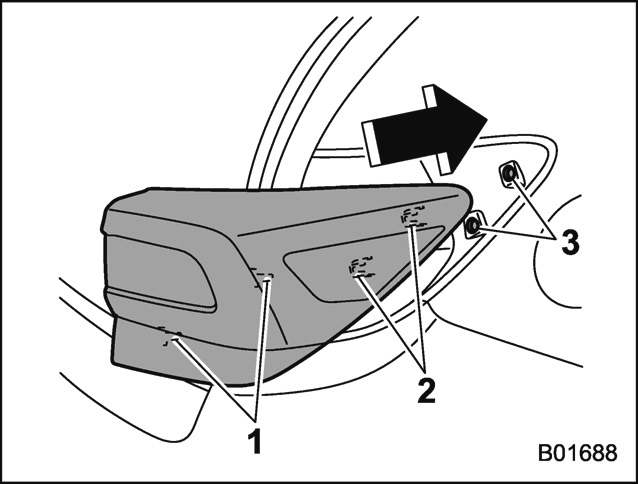

1. Broches de guidage
2. Loquet
3. Agrafe

7. Remettez l’ensemble feu combiné arrière en place en alignant les 2 broches de guidage et un loquet avec les trous de guidage et une agrafe sur le véhicule.

8. Serrez les vis de fixation en haut et en bas.
9. Refermez les couvercles.
