Revue Technique Subaru Impreza: Glace de pare-brise

A: DEPOSE

1. EMPLOI DU COUTEAU SPECIAL POUR PARE-BRISE

1) Déposez le panneau d'auvent. <Voir EI-17, DEPOSE, Panneau d'auvent.>

2) Déposez la baguette glace arrière.

3) Appliquez du ruban adhésif sur le côté carrosserie, sur tout le pourtour de la glace de pare-brise pour protéger la peinture.

4) Appliquez une quantité d'eau savonneuse suffisante sur la couche d'adhésif.

5) Introduisez la lame du couteau dans la couche d'adhésif.

6) Alors que vous maintenez l'arrête du couteau et le bord de la glace de pare-brise à angle droit, déplacez le couteau dans le sens parallèle au bord de la glace de pare-brise, tout autour de la glace de pare-brise pour couper la couche d'adhésif.

ATTENTION:

• Ne tournez pas la lame du couteau.
• Commencez à couper la couche d'adhésif avec l'écart le plus grand possible entre la glace de pare-brise et la carrosserie.

NOTE: Les goupilles de positionnement étant soudées aux coins de la glace, il sera nécessaire d'utiliser la corde à piano pour couper les goupilles.

2. EMPLOI DE LA CORDE A PIANO

1) Déposez le panneau d'auvent. <Voir EI-17, DEPOSE, Panneau d'auvent.>

2) Déposez la moulure de toit et la moulure supérieur avant.

3) Appliquez du ruban adhésif sur le côté carrosserie, sur tout le pourtour de la glace de pare-brise pour protéger la peinture.

4) Percez un trou dans la couche d'adhésif à l'aide d'une perceuse ou d'un couteau.

5) Passez la corde à piano à travers le trou et fixez solidement un manche en bois aux deux extrémités de la corde à piano.

6) Tirez de façon alternative sur les extrémités de la corde à piano pour couper la couche d'adhésif.

ATTENTION:

• Ne tirez pas fortement la corde à piano contre le bord de la glace de pare-brise.
• Veillez à ne pas endommager les pièces intérieures et extérieures.
• Quand vous découpez la couche d'adhésif à proximité du tableau de bord, placez une protection sur celui-ci. Procédez avec soin pour la dépose.
• Ne croisez pas la corde à piano. Elle pourrait se casser.

B: REPOSE

1) Nettoyez la circonférence extérieure de la glace de pare-brise avec de l'alcool ou du white spirit.

2) Coupez la couche d'ancien adhésif adhérant à la carrosserie avec un couteau de vitrier pour obtenir une face lisse de 2 mm d'épaisseur.

ATTENTION: Veillez à ne pas endommager la carrosserie et la surface peinte.

3) Nettoyez soigneusement la carrosserie avec un chiffon imbibé d'alcool ou de white spirit pour enlever les débris, la poussière et les particules de saleté.

4) Montez la glace sur la carrosserie.

5) Ajustez la position de la glace pour avoir un jeu égal entre la carrosserie et le bord de la glace aux quatre coins du pare-brise.

6) Placez les goupilles de positionnement sur la glace.

7) Déposez la glace de la carrosserie.

8) Alignez le repère de la baguette (B) à l'encoche (A).

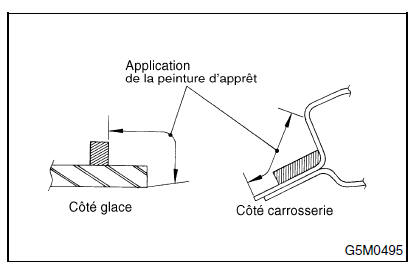

9) Appliquez la couche d'apprêt sur la couche d'adhésif de la glace en utilisant une éponge.

10) Appliquez la couche d'apprêt sur la couche d'adhésif de la carrosserie.

ATTENTION:

• Les traces d'apprêt qui adhèrent aux surfaces peintes de la carrosserie et de la garniture intérieure sont difficiles à essuyer. Couvrez la circonférence de ces zones de ruban de masquage.
• Laissez la couche d'apprêt sécher pendant environ 10 minutes avant de poser la glace.
• Ne touchez pas aux surfaces couvertes d'une couche d'apprêt.

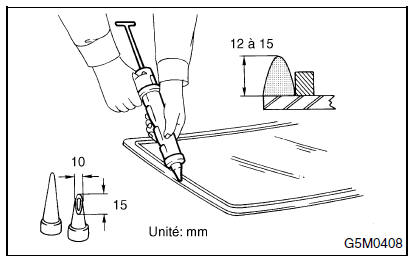

11) Coupez la pointe de la buse de la cartouche et placez la cartouche dans le pistolet applicateur comme illustré.

12) Appliquez une couche d'adhésif sur la glace et la surface comme indiqué.

13) Adaptez les goupilles de positionnement en utilisant des ventouses pour tenir la glace de pare-brise.

14) Exercez une légère pression sur la glace de pare- brise pour avoir un ajustement serré.

15) Lissez la surface de l'adhésif à l'aide d'une spatule.

ATTENTION:

• Ouvrez les glaces des portes après avoir collé la glace de pare-brise et procédez avec précaution quand vous ouvrez et fermez les portes.
• Déplacez le véhicule lentement.

16) Une fois le travail terminé, laissez le véhicule au repos pendant au moins 24 heures.

NOTE: Pour la durée minimum de séchage et la durée pendant laquelle il ne faut pas toucher au véhicule après le collage de la glace de pare-brise, suivez les instructions du fournisseur ou du fabricant d'adhésif.

17) Quand l'adhésif a durci, versez de l'eau sur la surface extérieure du véhicule pour vérifier qu'il n'y a pas de fuite.

ATTENTION: Quand vous remettez le véhicule au client, n'oubliez pas de lui dire que le véhicule ne doit pas être exposé à des contraintes ou des impacts importants pendant au moins trois jours.

18) Reposez le panneau d'auvent. <Voir EI-17, REPOSE, Panneau d'auvent.>
