Manuel du proprietaire Subaru Impreza: Index illustré

 Extérieur

1. Capot moteur
2. Essuie-glace
3. Phare
4. Remplacement des ampoules
5. Toit ouvrant opaque
6. Longerons de toit
7. Rétroviseur extérieur
8. Serrures de portière
9. Pression des pneus
10. Crevaisons
11. Pneus neige
12. Phare antibrouillard
13. Crochets d’arrimage
14. Crochet de remorquage

1. Désembueur de lunette arrière
2. Volet et bouchon du réservoir de carburant
3. Verrous de sécurité pour enfants
4. Trou d’arrimage
5. Couvercle du coffre
6. Hayon
7. Crochet de remorquage
8. Essuie-glace de lunette arrière

Intérieur

Habitacle

1. Ancrages inférieurs pour le système de retenue pour enfant
2. Ceinture de sécurité
3. Siège avant
4. Siège arrière
5. Boutons pour SUBARU STARLINK

REMARQUE Pour les modèles spécification des États-Unis avec SUBARU STARLINK: Reportez-vous au supplément du manuel du conducteur pour SUBARU STARLINK.

1. Lève-vitres électriques
2. Serrures de portière
3. Commande de rétroviseur extérieur
4. Boîte à gants
5. Prise d’alimentation électrique avant
6. Levier de changement de vitesses (modèles B/M) /Levier sélecteur (modèles CVT)
7. Levier de frein de stationnement
8. Commandes de siège chauffant
9. Porte-gobelet
10. Console centrale

Tableau de bord

1. Commande de désactivation des phares antibrouillard répondant au braquage /Commande de désactivation des phares répondant au braquage
2. Réglage d’intensité lumineuse
3. Instruments de bord
4. Affichage multifonctions de type A (noir et blanc) /Affichage multifonctions de type B (LCD couleur)
5. Équipement audio*
6. Commande des feux de détresse
7. Climatisation
8. Volant inclinable/télescopique
9. Commande de désactivation BSD/RCTA
10. Boîte à fusibles
11. Bouton d’ouverture du capot
12. Commande de désactivation du Contrôle de Dynamique du Véhicule

*: Pour plus de détails sur la façon d’utiliser le système audio et de navigation (selon modèles), reportez-vous au manuel d’instructions du système de navigation/ audio fourni séparément.

REMARQUE Pour les modèles avec le système EyeSight: Reportez-vous au supplément du Manuel du Conducteur pour le système EyeSight.

1. Commandes audio*
2. Bouton INFO pour affichage multifonctions de type A (noir et blanc) /Bouton INFO pour affichage multifonctions de type B (LCD couleur)
3. Régulateur de vitesse
4. Levier de passage
5. Commande de volant de direction chauffant
6. Coussin de sécurité SRS
7. Klaxon
8. Commandes de l’affichage des instruments de bord (LCD couleur)
9. Commande de prise de parole pour le système de commande vocale*/ Commandes du téléphone mains libres*

*: Pour plus de détails sur la façon d’utiliser les commandes, reportez-vous au manuel d’instructions du système de navigation/audio fourni séparément.

Commandes/manettes de réglage des éclairages et de l’essuieglace

1. Essuie-glace de pare-brise
2. Bruine
3. Lave-glace de pare-brise
4. Commande d’essuie-glace et de laveglace de lunette arrière
5. Interrupteur de réglage de la fréquence de balayage des essuie-glace intermittents
6. Commandes d’essuie-glace et de laveglace de pare-brise
7. Commande de réglage des éclairages
8. Commande des phares antibrouillard
9. Phares ON/OFF/AUTO
10. Appels de phare et inverseur feux de route/feux de croisement
11. Manette des clignotants de direction

Instruments de bord

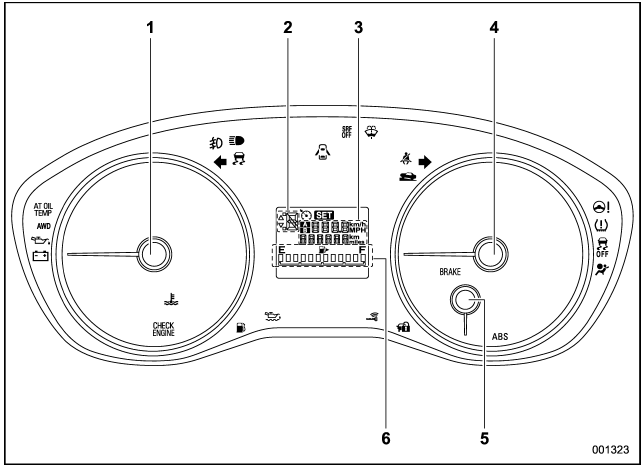

Modèles spécification des États-Unis (type A)

L’illustration ci-dessus est un exemple typique. Pour certains modèles, les instruments de bord peuvent être légèrement différents de ceux indiqués sur l’illustration.

1. Compte-tours
2. Indicateur de levier sélecteur/de la position du rapport engagé
3. Compteur journalier et totalisateur
4. Indicateur de vitesse
5. Jauge ECO
6. Jauge de carburant

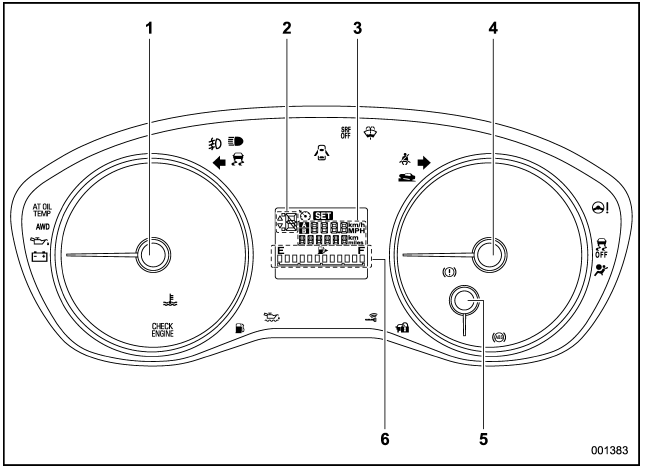

Modèles spécification des États-Unis (type B)

L’illustration ci-dessus est un exemple typique. Pour certains modèles, les instruments de bord peuvent être légèrement différents de ceux indiqués sur l’illustration.

1. Compte-tours
2. Indicateur de levier sélecteur/de la position du rapport engagé
3. Affichage des instruments de bord (LCD couleur)
4. Compteur journalier et totalisateur
5. Indicateur de vitesse
6. Jauge de carburant

Exceptés les modèles spécification des États-Unis (type A)

L’illustration ci-dessus est un exemple typique. Pour certains modèles, les instruments de bord peuvent être légèrement différents de ceux indiqués sur l’illustration.

1. Compte-tours
2. Indicateur de levier sélecteur/de la position du rapport engagé
3. Compteur journalier et totalisateur
4. Indicateur de vitesse
5. Jauge ECO
6. Jauge de carburant

Exceptés les modèles spécification des États-Unis (type B)

L’illustration ci-dessus est un exemple typique. Pour certains modèles, les instruments de bord peuvent être légèrement différents de ceux indiqués sur l’illustration.

1. Compte-tours
2. Indicateur de levier sélecteur/de la position du rapport engagé
3. Affichage des instruments de bord (LCD couleur)
4. Compteur journalier et totalisateur
5. Indicateur de vitesse
6. Jauge de carburant

Témoins avertisseurs et indicateurs

Repère	Signification
	Témoin avertisseur de ceinture de sécurité
	Témoin avertisseur de ceinture de sécurité du passager avant
	Témoin avertisseur du système de coussin de sécurité SRS
	Indicateur d’activation du coussin de sécurité frontal de passager avant
	Indicateur de désactivation du coussin de sécurité frontal de passager avant
	Témoin avertisseur d’anomalie moteur CHECK ENGINE/Témoin indicateur de dysfonctionnement
	Témoin indicateur de température basse de liquide de refroidissement/ Témoin avertisseur de température élevée du liquide de refroidissement
	Témoin avertisseur de charge
	Témoin avertisseur de pression d’huile
	Témoin avertisseur de niveau d’huile moteur
	Témoin avertisseur de surchauffe de l’huile de boîte de vitesses automatique AT OIL TEMP (modèles CVT)
	Témoin avertisseur des freins antiblocage ABS
	Témoin avertisseur du système des freins
	Témoin avertisseur d’ouverture de portière
	Témoin avertisseur AWD (modèles CVT)
	Témoin avertisseur de direction assistée
	Témoin avertisseur d’aide au démarrage en côte/Témoin indicateur de désactivation d’aide au démarrage en côte
	Témoin avertisseur du Contrôle de Dynamique du Véhicule/ Témoin indicateur de fonctionnement du Contrôle de Dynamique du Véhicule
	Témoin indicateur de désactivation du Contrôle de Dynamique du Véhicule
	Témoins indicateurs du clignotant de direction
	Témoin indicateur des feux de route
	Témoin indicateur d’assistance des feux de route (vert) (selon modèles)
	Indicateur d’avertissement d’assistance des feux de route (jaune) (selon modèles)
	Témoin avertisseur du dispositif de réglage automatique de portée des phares (selon modèles)
	Témoin avertisseur des phares répondant au braquage/Témoin indicateur de désactivation des phares répondant au braquage (selon modèles)
	Témoin indicateur des phares antibrouillard avant (selon modèles)
	Indicateur d’avertissement de clé d’accès (selon modèles)
	Témoin indicateur du système de sécurité
	Témoin indicateur des phares (selon modèles)
	Témoin indicateur de régulateur de vitesse (selon modèles)
	Témoin indicateur de réglage du régulateur de vitesse (selon modèles)
	Témoin avertisseur de bas niveau de carburant
	Témoin avertisseur de pression de gonflage basse des pneus (modèles spécification des États-Unis)
	Témoin avertisseur de liquide de lave-glace de pare-brise
	Indicateur d’avertissement des phares antibrouillard répondant au braquage/Indicateur de désactivation des phares antibrouillard répondant au braquage (selon modèles)
	Indicateur d’avertissement BSD/RCTA (selon modèles)
	Indicateur de désactivation BSD/RCTA (selon modèles)
	Indicateur d’avertissement RAB (selon modèles)
	Indicateur de désactivation RAB (selon modèles)
	Indicateur d’avertissement de route enneigée et glacée (selon modèles)

Réglage des fonctions

Vous pouvez demander à un concessionnaire SUBARU de changer le réglage des fonctions indiquées dans le tableau ci-dessous en fonction de vos exigences personnelles. Pour plus de détails, adressez-vous à votre concessionnaire SUBARU le plus proche. Si votre véhicule est équipé d’un affichage des instruments de bord (LCD couleur)*, d’un système audio ou de navigation*, il est possible de régler certaines de ces fonctions avec l’affichage. Pour plus de détails, reportez-vous à "Affichage des instruments de bord (LCD couleur)".

*: selon modèles
