A: DEPOSE

1. COTE DROIT

1) Déchargez la pression de carburant.

<Voir FU(SOHC)-52, DEPRESSURISATION DU CIRCUIT D'ALIMENTATION DE CARBURANT, FONCTIONNEMENT, Carburant.>

2) Ouvrez la trappe de remplissage de carburant et déposez le bouchon de remplissage de carburant.

3) Débranchez le câble de mise à la masse de la batterie.

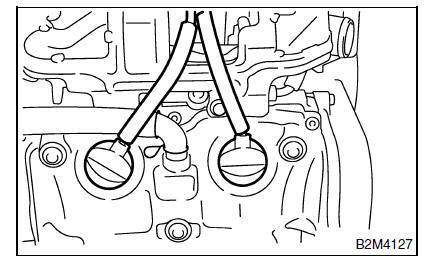

4) Déposez la chambre de silencieux auxiliaire. <Voir IN(SOHC)-8, DEPOSE, Chambre de silencieux auxiliaire..> 5) Débranchez les fils de bougie d'allumage des bougies d'allumage (cylindres #1 et #3).

6) Déposez la pompe de direction assistée et le réservoir des supports.

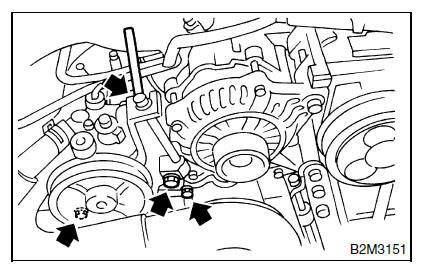

1. Déposez la courroie trapézoïdale avant. <Voir ME(SOHC)-41, DEPOSE, Courroie trapézoïdale.>
2. Déposez les boulons qui fixent les tuyaux de direction assistée au protecteur de collecteur d'admission.

3. Déposez les boulons qui fixent la pompe de direction assistée au support.

4. Déconnectez le connecteur de l'interrupteur de pompe de direction assistée.

5. Déposez le réservoir de direction assistée du support en le tirant vers le haut.

6. Placez la pompe de direction assistée et le réservoir sur le côté droit du tablier de roue.

7) Déposez le protecteur droit de tuyau de carburant.

8) Déconnectez le connecteur de l'injecteur de carburant.

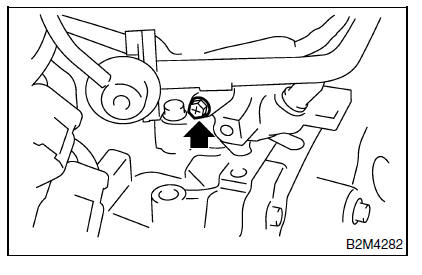

9) Déposez le boulon qui fixe le tuyau d'injecteur au collecteur d'admission.

10) Déposez l'injecteur de carburant du collecteur d'admission.

1. Déposez le clip qui fixe l'injecteur de carburant.

2. Déposez l'injecteur de carburant en soulevant le tuyau d'injecteur de carburant.

2. COTE GAUCHE

1) Déchargez la pression de carburant. <Voir FU(SOHC)- 52, DEPRESSURISATION DU CIRCUIT D'ALIMENTATION DE CARBURANT, FONCTIONNEMENT, Carburant.>

2) Ouvrez la trappe de remplissage de carburant et déposez le bouchon de remplissage de carburant.

3) Débranchez le câble de mise à la masse de la batterie.

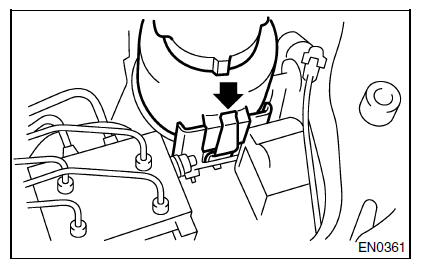

4) Déposez les deux boulons qui fixent le réservoir de lave-glace à la carrosserie.

5) Déconnectez le connecteur du moteur de laveglace avant.

6) Déconnectez le connecteur du moteur de laveglace arrière.

7) Débranchez le flexible de lave-glace arrière du moteur de lave-glace, puis obstruez la connexion avec un chapeau adéquat.

8) Déplacez le réservoir de liquide de lave-glace de la zone de travaille.

9) Débranchez les fils de bougie d'allumage des bougies d'allumage (cylindres #2 et #4).

10) Déposez le protecteur gauche du tuyau de carburant.

11) Déconnectez le connecteur de l'injecteur de carburant.

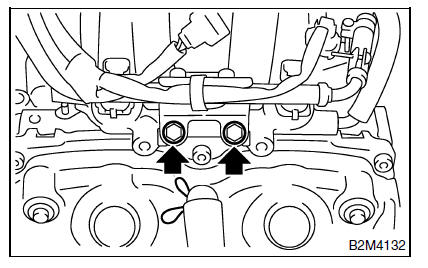

12) Déposez le boulon qui fixe le tuyau d'injecteur au collecteur d'admission.

13) Déposez le boulon qui fixe le tuyau de carburant au côté gauche du collecteur d'admission.

14) Déposez l'injecteur de carburant du collecteur d'admission.

1. Déposez le clip qui fixe l'injecteur de carburant.

2. Déposez l'injecteur de carburant en soulevant le tuyau d'injecteur de carburant.

B: REPOSE

1. COTE DROIT

Pour la repose, procédez dans l'ordre inverse de la dépose.

ATTENTION: Remplacez les joints toriques et les isolateurs par des pièces neuves.

1. Joint torique
2. Injecteur de carburant
3. Isolateur

Couple de serrage: 5,0 N*m (0,51 kgf-m)

Couple de serrage: 19 N*m (0,19 kgf-m)

Couple de serrage: 19 N*m (0,19 kgf-m)

2. COTE GAUCHE

Pour la repose, procédez dans l'ordre inverse de la dépose.

ATTENTION: Remplacez les joints toriques et les isolateurs par des pièces neuves.

1. Joint torique
2. Injecteur de carburant
3. Isolateur

Couple de serrage: 5,0 N*m (0,51 kgf-m)

Couple de serrage: 5,0 N*m (0,51 kgf-m)

Couple de serrage: 19 N*m (1,9 kgf-m)

Couple de serrage: 19 N*m (1,9 kgf-m)
