Revue Technique Subaru Impreza: Mise au rebut du module de coussin gonflable (Déploiement en place dans le véhicule)

A: FONCTIONNEMENT

ATTENTION:

• Ne mettez pas au rebut le module de coussin gonflable sans déployé, car il peut provoquer des risques de blessures personnelles par le déploiement accidentel.
• Il faut déployer le module de coussin gonflable avant de le déposer du véhicule. Ne le déposez pas, s'il ne faut pas.
• La mise au rebut du module de coussin gonflable doit s'effectuer sur le terrain plate où est exempte de danger. Evitez d'exposer sous la pluie ou au vent.
• Car le déploiement de module de coussin gonflable émet le grand bruit d'explosion, informez les voisins de n'approcher aucune personne dans 5 mètres.
• Quelque fumé sera émit du déploiement de module de coussin gonflable. Par conséquent, il faut le déployer dans un local bien ventilé et ne comportant aucune alarme incendie.
• Portez les gants, les lunettes et l'obturateur d'oreille penant cette procédure. Lavez vos mains après le travail.
• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.
• Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.
• Si le circonférence ne permet pas le déploiement du module de coussin gonflable, consultez le serveur de Subaru.

1. MODULE DE COUSSIN GONFLABLE (CONDUCTEUR)

1) Mettez le contact d'allumage sur "OFF".

2) Débranchez le câble de mise à la masse de la batterie, puis attendez pendant au moins 20 secondes avant de commencer à travailler.

3) Déposez le couvercle inférieur.

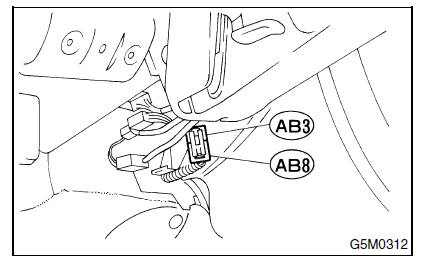

4) Déconnectez les connecteurs de coussin gonflable (AB3) et (AB8) situés sous la colonne de direction.

5) Court-circuitez la borne garnie de la pince crocodile comme l'outil de déploiement (A).

6) Connectez l'outil de déploiement et l'adaptateur A (déploiement) (A).

Outil de déploiement: (Nº de pièce 98299PA030)
Adaptateur A (déploiement): (Nº de pièce 98299FC030)

ATTENTION: L'outil de déploiement devrait être court-circuité jusqu'à avant de déploiement du module de coussin gonflable.

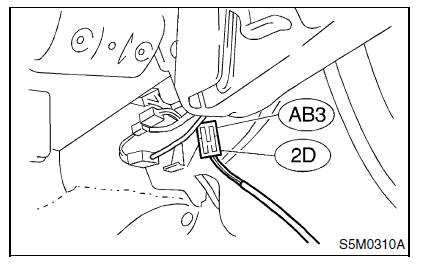

7) Connectez le connecteur (2D) d'adaptateur A (déploiement) au connecteur (AB3) de coussin gonflable.

8) Etendez l'outil de déploiement jusqu'à la limite et assurez-vous qu'il n'y ait rien dans le véhicule. Fermez complètement toutes les fenêtres, le toit ouvrant et l hayon.

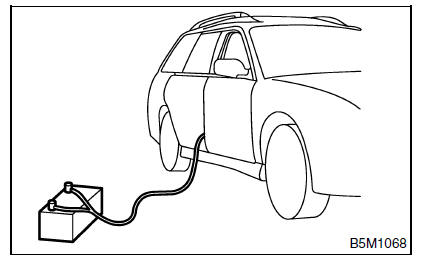

9) Déplacez la batterie au moins 5 mètres loin du véhicule et à la zone satisfaisante. Connectez l'outil de déploiement (pince crocodile) sur la borne négative de la batterie.

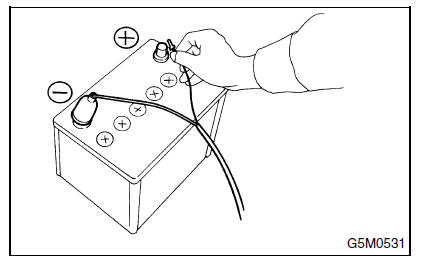

10) Connectez l'autre borne de l'outil de déploiement à la borne positive de la batterie. Déployez ensuite le module de coussin gonflable.

ATTENTION:

• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.

11) Déposez le module de coussin gonflable. <Voir AB-13, Module de coussin gonflable du conducteur.>

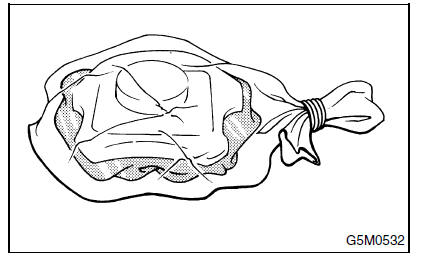

12) Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.

2. MODULE DE COUSSIN GONFLABLE (PASSAGER)

1) Mettez le contact d'allumage sur "OFF".

2) Débranchez le câble de mise à la masse de la batterie, puis attendez pendant au moins 20 secondes avant de commencer à travailler.

3) Déposez la boîte à gants.

4) Déconnectez les connecteurs de coussin gonflable (AB9) et (AB10).

5) Court-circuitez la borne garnie de la pince crocodile comme l'outil de déploiement (A).

6) Connectez l'outil de déploiement et l'adaptateur A (déploiement) (A).

Outil de déploiement: (Nº de pièce 98299PA030)
Adaptateur A (déploiement): (Nº de pièce 98299FC030)

ATTENTION: L'outil de déploiement devrait être court-circuité jusqu'à avant de déploiement du module de coussin gonflable.

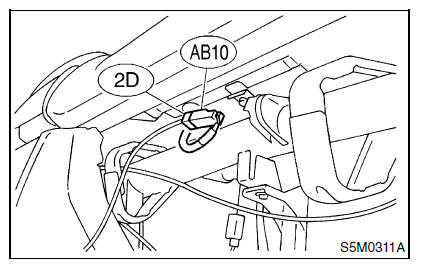

7) Connectez le connecteur (2D) d'adaptateur A (déploiement) au connecteur (AB10) de coussin gonflable.

8) Etendez l'outil de déploiement jusqu'à la limite et assurez-vous qu'il n'y ait rien dans le véhicule. Fermez complètement toutes les fenêtres, le toit ouvrant et l hayon.

9) Déplacez la batterie au moins 5 mètres loin du véhicule et à la zone satisfaisante. Connectez l'outil de déploiement (pince crocodile) sur la borne négative de la batterie.

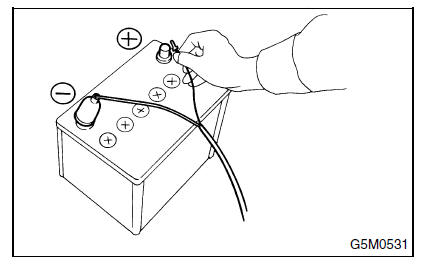

10) Connectez l'autre borne de l'outil de déploiement à la borne positive de la batterie. Déployez ensuite le module de coussin gonflable.

ATTENTION:

• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.

11) Déposez le module de coussin gonflable. <Voir AB-15 Module de coussin gonflable du passager.>

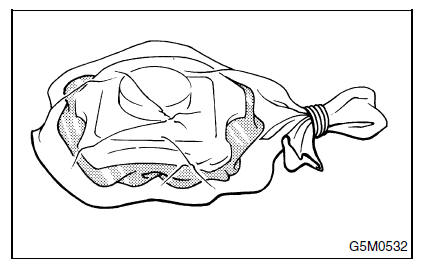

12) Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.

3. MODULE DE COUSSIN GONFLABLE (LATERAL)

1) Mettez le contact d'allumage sur "OFF".

2) Débranchez le câble de mise à la masse de la batterie, puis attendez pendant au moins 20 secondes avant de commencer à travailler.

3) Déconnectez le connecteur du module de coussin gonflable (jaune ) sous le coussin du siège avant.

4) Réglez le siège avant et le dossier de siège avant en position centrale.

5) Court-circuitez la borne garnie de la pince crocodile comme l'outil de déploiement (A).

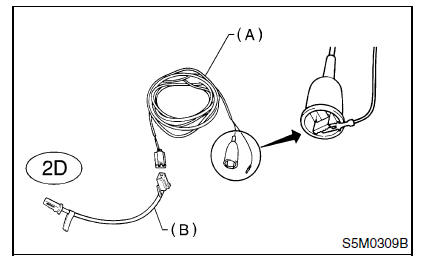

6) Connectez l'outil de déploiement et l'adaptateur A (déploiement) (A).

Outil de déploiement: (Nº de pièce 98299PA030)
Adaptateur A (déploiement): (Nº de pièce 98299FC030)

ATTENTION: L'outil de déploiement devrait être court-circuité jusqu'à avant de déploiement du module de coussin gonflable.

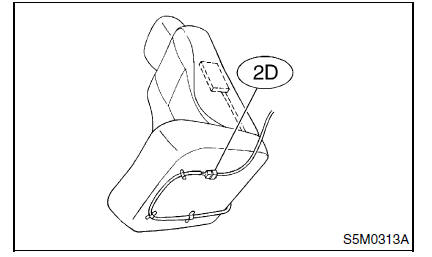

7) Connectez le connecteur (2D) de l'adaptateur A (déploiement) au connecteur (jaune) du module de coussin gonflable latéral.

ATTENTION: Ne posez jamais les bagages sur le siège avant.

8) Etendez l'outil de déploiement jusqu'à la limite et assurez-vous qu'il n'y ait rien dans le véhicule. Fermez complètement toutes les fenêtres, le toit ouvrant et l hayon.

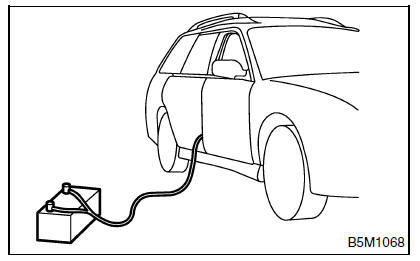

9) Déplacez la batterie au moins 5 mètres loin du véhicule et à la zone satisfaisante. Connectez l'outil de déploiement (pince crocodile) sur la borne négative de la batterie.

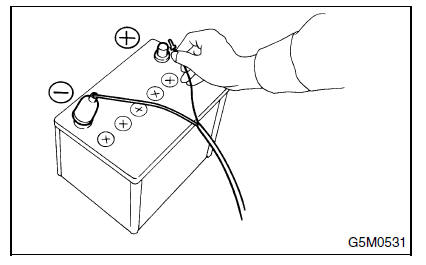

10) Connectez l'autre borne de l'outil de déploiement à la borne positive de la batterie. Déployez ensuite le module de coussin gonflable.

ATTENTION:

• Après avoir déployé le coussin gonflable, le module est extrêmement chaud. Laissez-le poser pendant 40 minutes, et faites-le au rebut.
• Ne mettez pas en contact le module de coussin gonflable déployé avec l'eau.

11) Déposez le module de coussin gonflable latéral.

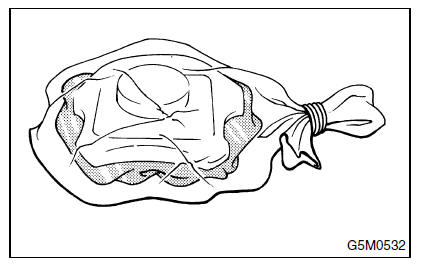

12) Enveloppez le module de coussin gonflable une fois déployé dans un sac en vinyle étanche à air et mettez-le au rebut.
