Revue Technique Subaru Impreza: Mode de vérification de fonctionnement obligatoire de soupape
A: FONCTIONNEMENT
1) Préparez le kit de moniteur de sélection Subaru.
<Voir EN(SOHC)-9, OUTILLAGE DE PREPARATION, Description générale.>
2) Branchez le câble de diagnostic sur le moniteur de sélection Subaru.
3) Introduisez la cartouche dans le moniteur de sélection Subaru. <Voir EN(SOHC)-9, OUTILLAGE DE PREPARATION, Description générale.>

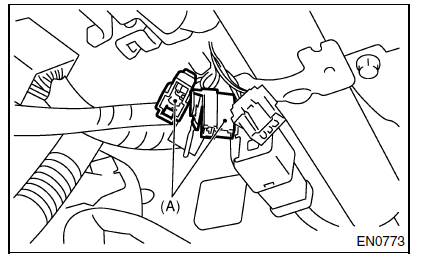

4) Connectez le connecteur de mode de test de la partie inférieure du tableau de bord (côté conducteur), au côté de la boîte de console centrale.
5) Montez le moniteur de sélection Subaru sur le connecteur de diagnostic.
- Montez le moniteur de sélection Subaru sur le connecteur de diagnostic situé à la partie inférieure du tableau de bord (côté conducteur).
- Branchez le câble de diagnostic sur le connecteur de diagnostic.
ATTENTION: Ne raccordez que les outils de balayage général OBD-II et le moniteur de sélection Subaru.
6) Mettez le contact d'allumage sur "ON" (moteur ARRETE) et allumez le moniteur de sélection Subaru.
7) Sur l'écran <<Main Menu>> (Menu principal), sélectionnez {2. Each System Check} (2. Vérification de chaque système) et appuyez sur la touche [YES].
8) Sur l'écran <<System Selection Menu>> (Menu de sélection du système), sélectionnez {Engine Control System} (Système de la commande du moteur) et appuyez sur la touche [YES].
9) Appuyez sur la touche [YES] après l'affichage de l'information du type de moteur.
10) Sur l'écran <<Engine Diagnosis>> (Diagnostic du moteur), sélectionnez {System Operation Check Mode} (Mode de vérification du fonctionnement du système) et appuyez sur la touche [YES].
11) Sur l'écran <<System Operation Check Mode>> (Mode de vérification du fonctionnement du système), sélectionnez {Actuator ON/OFF Operation} (Fonctionnement de la commutation de l'actionneur) et appuyez sur la touche [YES].
12) Sélectionnez la commande obligatoire voulue sur l'affichage Actuator ON/OFF Operation "Fonctionnement de la commutation de l'actionneur" et appuyez sur la touche [YES].
13) Le fait d'appuyer sur la touche [NO] conclut le mode de vérification de fonctionnement obligatoire.
L'affichage revient alors à l'écran Actuator ON/OFF Operation (Fonctionnement de la commutation de l'actonneur).
- Une liste de données applicables est montrée sur le tableau suivant.
| Contenu | Affichage |
| Compulsory fuel pump relay operation check (Vérification de fonctionnement obligatoire du relais de pompe à carburant) | Fuel Pump Relay (Relais de pompe à carburant) |
| Compulsory radiator fan relay operation check (Vérification de fonctionnement obligatoire du relais de ventilateur de radiateur) | Radiator Fan Relay (Relais de ventilateur de radiateur) |
| Compulsory air conditioning relay operation check (Vérification de fonctionnement obligatoire du relais de climatisation) | A/C Compressor Relay (Relais de compresseur de climatiseur) |
| Compulsory purge control solenoid valve operation check (Vérification de fonctionnement obligatoire de la vanne à solénoïde de commande de purge) | CPC Solenoid Valve (Vanne à solénoïde CPC) |
| Vérification de fonctionnement pbligatoire de la vanne à solénoïde d'injection d'air auxiliaire | AAI Solenoid Valve (Vanne à solénoïde AAI) |
NOTE:
- Les pièces suivantes seront affichées, mais ne seront pas fonctionnelles car elles ne sont pas installées sur le véhicule.
|
Affichage |
| EGR Solenoid Valve (Vanne à solénoïde EGR) |
| ASV Solenoid Valve (Vanne à solénoïde ASV) |
| PCV Solenoid Valve (Vanne à solénoïde PCV) |
| Vent Control Solenoid Valve (Vanne à solénoïde de commande de ventilation) |
| FICD Solenoid (Solénoïde FICD) |
| Pressure Switching Sol. 1 (Solénoïde 1 de commutation de pression) |
| Pressure Switching Sol. 2 (Solénoïde 2 de commutation de pression) |
| Fuel Tank Sensor Control Valve (Soupape de commande de détecteur de réservoir à carburant) |
- Pour les procédures d'opération détaillées, reportez-vous au MANUEL D'OPERATION DU MONITEUR DE SELECTION SUBARU.
