A: FONCTIONNEMENT

1. LISEZ LE CODE DE PANNE.

1) Préparez le kit de moniteur de sélection Subaru.

ABS (Diagnostic)

2) Branchez le câble de diagnostic sur le moniteur de sélection Subaru.

3) Introduisez la cartouche dans le moniteur de sélection Subaru. <Voir ABS-9, OUTILLAGE SPECIAL, OUTILLAGE DE PREPARATION, Description générale.>

ABS (Diagnostic)

4) Connectez le moniteur de sélection Subaru au connecteur de diagnostic.

(1) Le connecteur de diagnostic est situé sur la position inférieure du tableau de bord (côté conducteur)

ABS (Diagnostic)

(1) Connecteur de diagnostic
(2) Branchez le câble de diagnostic sur le connecteur de diagnostic.

5) Mettez le contact d'allumage sur "ON" (moteur ARRETE) et allumez le moniteur de sélection Subaru.

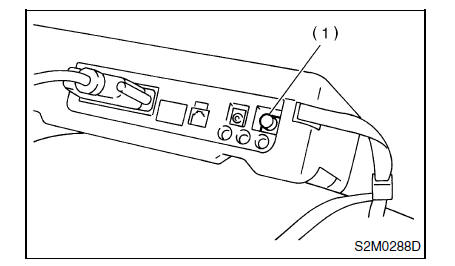

ABS (Diagnostic)

(1) Interrupteur

6) Sur l'écran <<Main Menu>> (Menu principal), sélectionnez {Each System Check} (Vérification de chaque système) et appuyez sur la touche [YES].

7) Sur l'écran <<System Selection Menu>> (Menu de sélection du système), sélectionnez {Brake Control System} (Système de commande du frein) et appuyez sur la touche [YES].

8) Appuyez sur la touche [YES] après l'affichage de l'information du type de moteur.

9) Sur l'écran <<ABS Diagnosis>> (Diagnostic de l'ABS), sélectionnez {Diagnostic Code(s) Display} (Affichage de code(s) de diagnostic) et appuyez sur la touche [YES].

10) Sur l'écran <<Diagnostic Code(s) Display>> (Affichage de code(s) de panne), sélectionnez {Current Diagnostic Code(s)} (Code(s) de panne actuelle) ou {History Diagnostic Code(s)} (Histoire de code(s) de panne) et appuyez sur la touche [YES].

NOTE:

  • Pour les procédures d'opération détaillées, reportez- vous au MANUEL D'OPERATION DU MONITEUR DE SELECTION SUBARU.
  • Pour les codes de panne détaillés, reportez-vous à la LISTE DES CODES DE PANNE (DTC). <Voir ABS-23, Liste des codes de panne.>

2. LISEZ LA DONNEE ACTUELLE

1) Sur l'écran <<Main Menu>> (Menu principal), sélectionnez {Each System Check} (Vérification de chaque système) et appuyez sur la touche <<YES>> .

2) Sur l'écran <<System Selection Menu>> (Menu de sélection du système), sélectionnez {Brake Control System} (Système de commande du frein) et appuyez sur la touche <<YES>> .

3) Appuyez sur la touche <<YES>>après l'affichage de l'information du type de l'ABS.

4) Sur l'écran <<Brake Control Diagnosis>> (Diagnostic de la commande de frein) , sélectionnez {Current Data Display & Save} (Affichage et sauvegarde des données actuelles) et appuyez sur la touche <<YES>> .

5) Sur l'écran <<Data Display Menu>> (Menu d'affichage des données), sélectionnez {Data Display} (Affichage des données) et appuyez sur la touche <<YES>> .

6) En utilisant la touche de défilement, cherchez les données désirée.

  • Une liste de données applicables est montrée sur le tableau suivant.
Ecran d'affichage Points à contrôler Unité de mesure
FR wheel speed (Vitesse de la roue avant droite) La vitesse de roue détectée par le détecteur ABS avant droit est affichée. km/h
FL wheel speed (Vitesse de la roue avant gauche) La vitesse de roue détectée par le détecteur ABS avant gauche est affichée. km/h
RR wheel speed (Vitesse de la roue arrière droite) La vitesse de roue détectée par le détecteur ABS arrière droit est affichée. km/h
RL wheel speed (Vitesse de la roue arrière gauche) La vitesse de roue détectée par le détecteur ABS arrière gauche est affichée. km/h
Stop Light Switch (Contacteur de feu de stop) Signal du contacteur de feu de stop ON ou OFF
Stop Light Switch (Contacteur de feu de stop) La tension de contrôle du contacteur de feu de stop est affichée. V
G sensor output Signal (Signal de sortie du détecteur de G) Fait référence à l'accélération du véhicule détectée par le détecteur analogique de G. La valeur est affichée en volts sur le moniteur de sélection. V
Valve relay signal (Signal du relais de soupape) Valve relay signal (Signal du relais de soupape) ON ou OFF
Motor relay signal (Signal du relais de moteur) Motor relay signal (Signal du relais de moteur) ON ou OFF
ABS signal to TCM (Signal de l'ABS au TCM) Signal de fonctionnement ABS du module de commande ABS au TCM ON ou OFF
ABS Warning Lamp (Voyant danger ABS) Le fonctionnement du voyant danger ABS est affiché. ON ou OFF
Motor relay monitor (Contrôle du relais de moteur) L'état de fonctionnement du relais de moteur est affiché. High ou Low
Valve relay monitor (Contrôle du relais de soupape) La condition du fonctionnement du relais de soupape est affichée. ON ou OFF
CCM signal (Signal CCM) Signal de fonctionnement ABS du module de commande ABS au TCM ON ou OFF

NOTE: Pour les procédures d'opération détaillées, reportez-vous au MANUEL D'OPERATION DU MONITEUR DE SELECTION SUBARU.

3. MODE D'EFFACEMENT MEMOIRE

1) Sur l'écran <<Main Menu>> (Menu principal), sélectionnez {2. Each System Check} (2. Vérification de chaque système) et appuyez sur la touche <<YES>> .

2) Sur l'écran <<System Selection Menu>> (Menu de sélection du système), sélectionnez {Brake System} (Système de freinage) et appuyez sur la touche <<YES>> .

3) Appuyez sur la touche [YES] après l'affichage de l'information du type de moteur.

4) Sur l'écran <<Brake Control Diagnosis>> (Diagnostic de la commande de frein), sélectionnez {Clear Memory} (Effacement mémoire) et appuyez sur la touche <<YES>> .

5) Lorsque les message "Done" (Terminé) et "Turn ignition Switch OFF" (Mettez le contact d'allumage sur "OFF") sont affichés sur l'écran, mettez le moniteur de sélection Subaru hors circuit et le contact d'allumage sur "OFF".

NOTE: Pour les procédures d'opération détaillées, reportez-vous au MANUEL D'OPERATION DU MONITEUR DE SELECTION SUBARU.
