Revue Technique Subaru Impreza: Moteur de toit ouvrant

A: DEPOSE

ATTENTION: Pour déposer le clip, veillez à ne pas endommager la garniture de toit.

1) Fermez complètement le tout ouvrant.

2) Déposez le couvercle de toit ouvrant. <Voir SR-6, DEPOSE, Couvercle de toit ouvrant.>

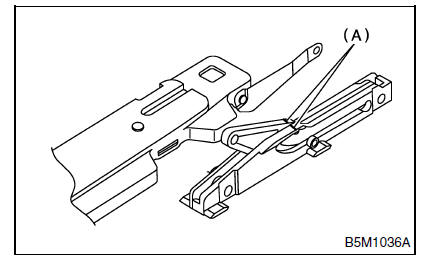

3) Confirmez l'alignement des repères de la biellette de support de toit ouvrant et du guide par la ouverture du toit ouvrant. (Si les repères ne sont pas alignés, réglez pour aligner les repères.)

4) Déposez la garniture de toit ouvrant. <Voir EI-32, DEPOSE, Garniture de toit.>

5) Déposez le carter de moteur.

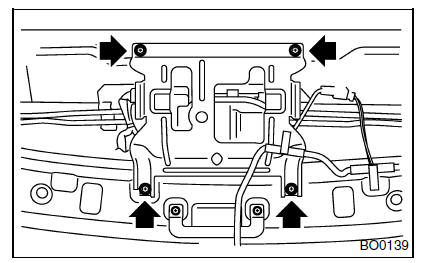

6) Déconnectez le connecteur de faisceau et déposez la vis de fixation du moteur de toit ouvrant.

B: REPOSE

ATTENTION:

• Ne faites jamais tourner le moteur de toit ouvrant quand il est déposé.
• Veillez à ne pas déplacer le câble de toit ouvrant lors de la repose du moteur de toit ouvrant.

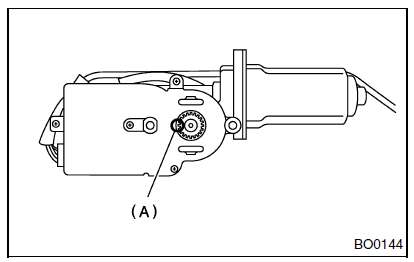

1) Vérifiez le repère d'alignement (A) du moteur de toit ouvrant.

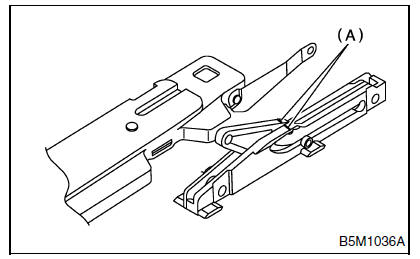

2) Confirmez l'alignement des repères (A) de la biellette de support de toit ouvrant.

3) Reposez le moteur de toit ouvrant.

4) Après avoir reposé le moteur, confirmez l'alignement des repères côté moteur et côté biellette de support de toit ouvrant.

5) Connectez le connecteur de faisceau du moteur de toit ouvrant, puis branchez le câble de mise à la masse de la batterie.

6) Actionnez le commutateur de toit ouvrant et vérifiez la position d'arrêt du toit ouvrant.

7) Déplacez le tout ouvrant à la position complètement fermée et reposez le couvercle de toit ouvrant.

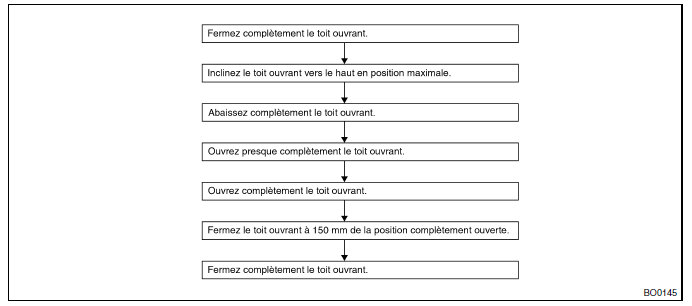

8) Vérifiez le fonctionnement du toit ouvrant en procédant comme indiqué sur la figure.

9) Reposez les garnitures en ordre inverse de la dépose.
