Revue Technique Subaru Impreza: Signal E/S du module de commande de boîte de vitesses (TCM)
Revue Technique Subaru Impreza / Boite de vitesses / Boite de vitesses automatique
(diagnostic) / Signal E/S du module de commande de boîte de vitesses (TCM)

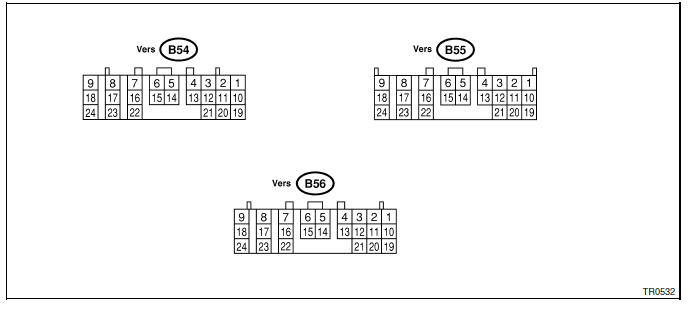

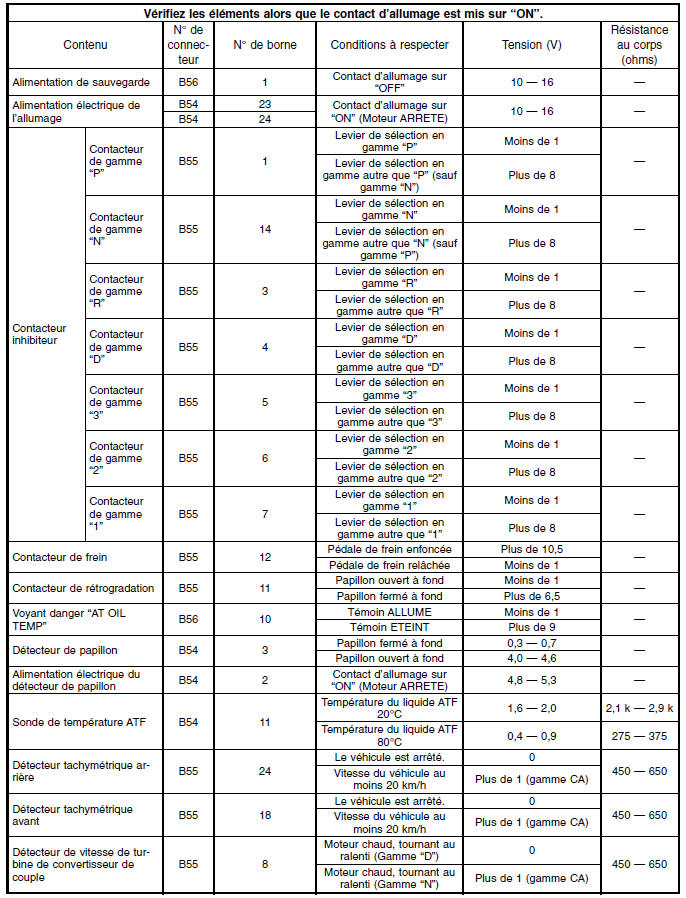

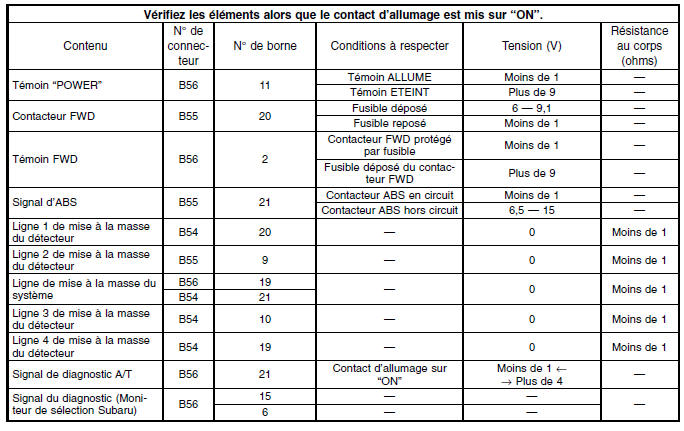

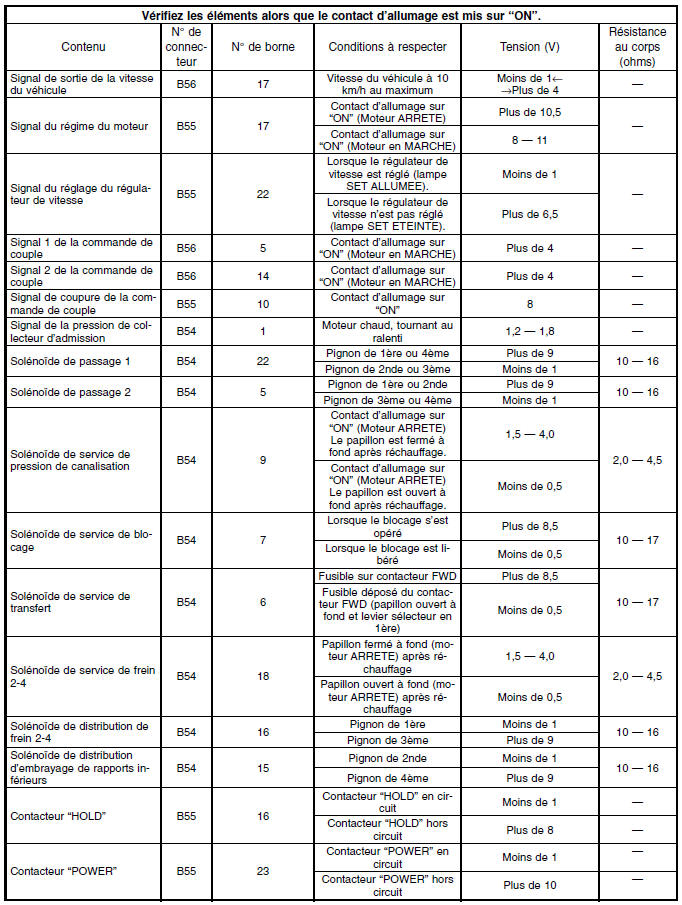

A: CARACTERISTIQUE ELECTRIQUE

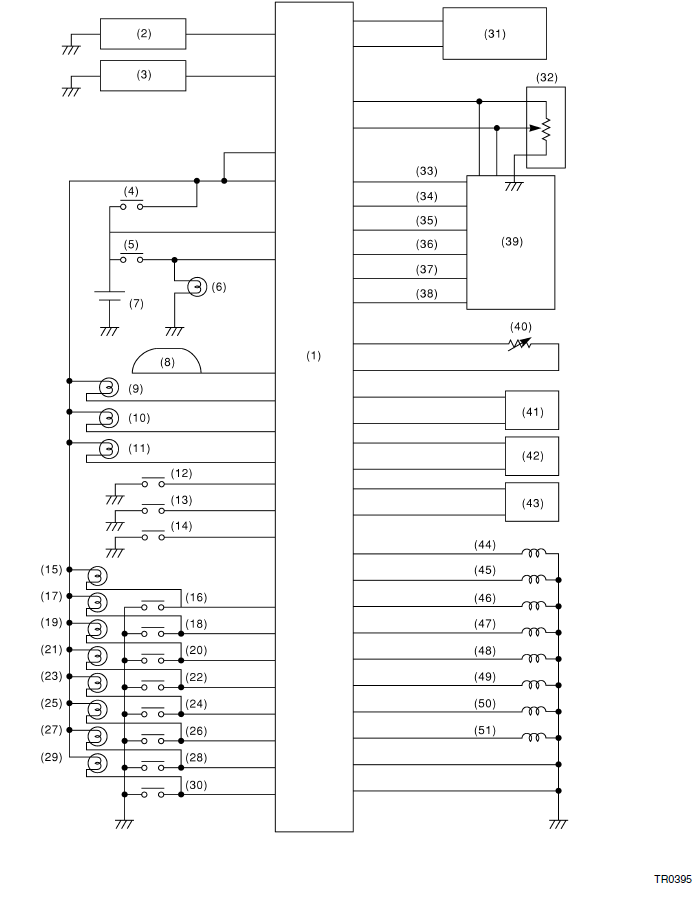

B: SCHEMA
- Module de commande de boîte de vitesses
- Module de régulateur de vitesse
- Module de commande ABS
- Contact d'allumage
- Contacteur de frein
- Feu de frein
- Batterie
- Combiné d'instruments (Circuit du compteur de vitesse)
- Témoin "AT OIL TEMP"
- Témoin FWD
- Témoin "POWER"
- Contacteur FWD
- Contacteur "POWER"
- Contacteur de rétrogradation
- Témoin "HOLD"
- Contacteur "HOLD"
- Témoin de gamme "P"
- Contacteur de gamme "P"
- Témoin de gamme "R"
- Contacteur de gamme "R"
- Témoin de gamme "N"
- Contacteur de gamme "N"
- Témoin de gamme "D"
- Contacteur de gamme "D"
- Témoin de gamme "3"
- Contacteur de gamme "3"
- Témoin de gamme "2"
- Contacteur de gamme "2"
- Témoin de gamme "1"
- Contacteur de gamme "1"
- Connecteur de diagnostic
- Détecteur de papillon
- Signal du régime du moteur
- Signal de coupure de la commande de couple
- Signal 2 de la commande de couple
- Signal 1 de la commande de couple
- Signal de la pression de collecteur d'admission
- Signal de diagnostic A/T
- Module de commande de moteur
- Sonde de température ATF
- Détecteur de vitesse de turbine de convertisseur de couple
- Détecteur tachymétrique arrière
- Détecteur tachymétrique avant
- Solénoïde de passage 1
- Solénoïde de passage 2
- Solénoïde de distribution de frein 2-4
- Solénoïde de service de pression de canalisation
- Solénoïde de service de frein 2-4
- Solénoïde de service de blocage
- Solénoïde de distribution d'embrayage de rapports inférieurs
- Solénoïde de service de transfert
