Revue Technique Subaru Impreza: Tuyau de remplissage de carburant

A: DEPOSE

AVERTISSEMENT:

• Reposez des signaux d'interdiction de flamme au voisinage de la zone de travail.
• Veillez à ne pas répandre de carburant sur le sol.

1) Déchargez la pression de carburant. <Voir FU(SOHC)- 52, DEPRESSURISATION DU CIRCUIT D'ALIMENTATION DE CARBURANT, FONCTIONNEMENT, Carburant.>

2) Ouvrez la trappe de remplissage de carburant, puis déposez le bouchon de remplissage de carburant.

3) Débranchez le câble de mise à la masse de la batterie.

4) Déposez les vis de maintien de la garniture.

5) Soulevez le véhicule.

6) Déposez les écrous de roue arrière droite.

7) Déposez la roue arrière droite.

8) Vidangez le carburant du réservoir à carburant.

Placez une récipient sous le véhicule puis déposez le bouchon de vidange du réservoir à carburant.

9) Serrez le bouchon de vidange de carburant puis reposez le couvercle avant droit de réservoir à carburant.

Couple de serrage: 26 N*m (2,65+-0,7 kg-m)

10) Déposez le protecteur du tuyau de remplissage.

11) Séparez les flexibles d'évaporation du clip de tuyau de remplissage de carburant.

12) Débranchez le flexible d'évent du tuyau de remplissage.

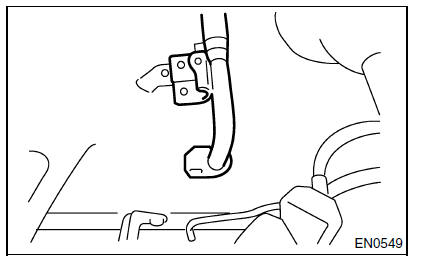

13) Déposez les boulons qui fixent le support de tuyau de remplissage de carburant à la carrosserie.

14) Desserrez le collier et séparez le flexible de remplissage de carburant (A) et le tuyau de remplissage de carburant.

15) Dégrafez le clip et séparez le flexible d'évent (B).

16) Déposez le tuyau de remplissage de la partie inférieure du véhicule.

17) Déposez le tuyau d'évent avec le clip de la carrosserie.

B: REPOSE

1) Maintenez ouvert la trappe de remplissage de carburant.

2) Montez la saucoupe de réservoir (A) avec la garniture en caoutchouc (C), et introduisez le tuyau de remplissage dans le trou par l'intérieur du tablier.

3) Alignez les trous du goulot de tuyau de remplissage et de la coupelle (B), et serrez les vis.

NOTE: Si les bords de la garniture en caoutchouc sont pliés vers l'intérieur, redressez-les avec un tournevis.

4) Branchez le tuyau d'évent.

5) Branchez le flexible d'évent sur le tuyau de remplissage de carburant.

6) Introduisez le flexible de remplissage de carburant (A) d'environ 35 à 40 mm au dessus de l'extrémité inférieure du tuyau de remplissage de carburant et serrez le collier.

ATTENTION: Ne laissez pas les clips entrer en contact avec le flexible d'évent (B) et la traverse de suspension arrière.

7) Introduisez le flexible d'évent d'environ 25 à 30 mm dans l'extrémité inférieure du tuyau d'évent et maintenez le collier en place.

L = 27,5+-2,5 mm

1. Flexible
2. Collier
3. Tuyau

8) Serrez le boulon qui fixe le support de tuyau de remplissage de carburant à la carrosserie.

Couple de serrage: 7,5 N*m (0,75 kgf-m)

9) Serrez les boulons qui fixent le flexible d'évaporation sur le clip de tuyau de remplissage de carburant.

10) Reposez le protecteur de tuyau de remplissage de carburant.

11) Reposez la roue arrière droite.

12) Abaissez le véhicule.

13) Serrez les écrous de roue.

14) Connectez le connecteur au relais de pompe à carburant.

15) Branchez la borne de mise à la masse de la batterie.
