Revue Technique Subaru Impreza: A: Depose
1. MODELE SANS TURBO

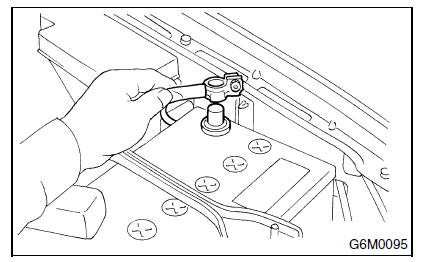

1) Débranchez le câble de mise à la masse de la batterie.
2) Soulevez le véhicule.
3) Vidangez le liquide de refroidissement complètement.
<Voir CO-24, VIDANGE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR, REMPLACEMENT, Liquide de refroidissement du moteur.>
4) Déconnectez les connecteurs des moteurs de ventilateur principal (A) et de ventilateur auxiliaire (B) de radiateur.
5) Débranchez le flexible de sortie de radiateur du couvercle de thermostat.

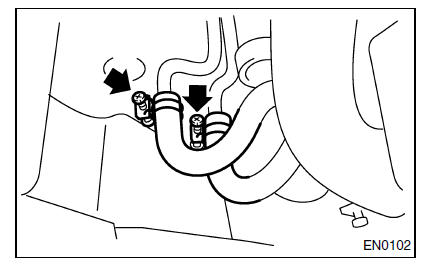

6) Déconnectez les flexibles du refroidisseur ATF du radiateur. (Modèle A/T uniquement)
7) Abaissez le véhicule.
8) Déposez le conduit d'admission d'air.
9) Débranchez le flexible de trop-plein.
10) Déposez le réservoir.
11) Débranchez le flexible d'entrée de radiateur du moteur.
12) Déposez les supports supérieurs de radiateur.
13) Détachez le flexible de direction assistée du clip sur le radiateur.
14) Faites glisser le radiateur vers la gauche en le soulevant légèrement.
15) Soulevez le radiateur et déposez-le du véhicule.
2. MODELE AVEC TURBO
AVERTISSEMENT: Le radiateur est pressurisé. Attendez jusqu'à ce que le moteur refroidisse avant de travailler sur le radiateur.
1) Placez le véhicule sur l'élévateur.
2) Débranchez le câble de mise à la masse de la batterie.
3) Soulevez le véhicule.
4) Déposez le capotage sous-plancher.
5) Vidangez le liquide de refroidissement complètement.
<Voir CO-24, VIDANGE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR, REMPLACEMENT, Liquide de refroidissement du moteur.>
6) Déconnectez les connecteurs des moteurs de ventilateur principal (A) et de ventilateur auxiliaire (B) de radiateur.
7) Débranchez les flexibles de refroidisseur d'huile des tuyaux de refroidisseur d'huile. (S'il en est équipé.)
8) Débranchez le flexible de sortie de radiateur du couvercle de thermostat.
9) Abaissez le véhicule.
10) Déposez le conduit d'admission d'air.
11) Débranchez le flexible de trop-plein.
12) Déposez le réservoir.
13) Déposez les carters de courroie trapézoïdale.
14) Débranchez le flexible d'entrée de radiateur (A) et le flexible de réservoir d'eau (B) du radiateur.
15) Déposez les supports supérieurs de radiateur.
16) Faites glisser le radiateur vers la gauche en le soulevant légèrement.
17) Soulevez le radiateur et déposez-le du véhicule.
Radiateur
...
B: Repose
1. MODELE SANS TURBO
1) Placez les coussins de montage du radiateur dans les trous pratiqués sur la carrosserie.
2) Reposez le radiateur lorsque les broches sont adaptées sur les co ...
