Revue Technique Subaru Impreza: A: Depose

1) Placez le véhicule sur le table de levage.

2) Ouvrez le capot avant entièrement, et calez-le avec la béquille.

3) Débranchez la borne de mise à la masse de la batterie.

4) Déposez le conduit d'admission d'air. <Voir IN(SOHC)- 7, DEPOSE, Conduit d'admission d'air.>

5) Déposez le carter d'épurateur d'air. <Voir IN(SOHC)- 6, DEPOSE , Carter d'épurateur d'air.>

6) Déposez le renfort du carter d'épurateur d'air.

7) Déposez le tuyau d'échappement avant, central et arrière ainsi que le silencieux.AvecOBD<Voir EX(SOHC)- 7, DEPOSE, Tuyau d'échappement avant.>, <Voir EX(SOHC)-11, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(SOHC)-12, DEPOSE, Silencieux.> Sans OBD<Voir EX(SOHCw/oOBD)-9, DEPOSE, Tuyau d'échappement avant.>, <Voir EX(SOHCw/oOBD)- 13, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(SOHCw/oOBD)-14, DEPOSE, Silencieux.>

8) Déconnectez les connecteurs suivants.

1. Connecteur de faisceau de boîte de vitesses

2. Borne de mise à la masse de la boîte de vitesses

9) Déposez le démarreur. <Voir SC-5, DEPOSE, Démarreur.>

10) Desserrez le bras anti-tangage.

11) Détachez l'embrayage de convertisseur de couple du plateau d'entraînement.

1. Retirez le bouchon de la cavité d'accès.
2. Déposez les boulons qui fixent l'embrayage de convertisseur de couple au plateau d'entraînement.
3. Lorsque le moteur tourne, déposez les autres boulons à l'aide d'un outil spécial ST.

ATTENTION: Veillez à ne pas laisser tomber les boulons dans le logement de l'embrayage de convertisseur de couple.

ST 499977300 CLE POUR POULIE DE VILEBREQUIN

12) Reposez l'outil spécial ST sur le carter de l'embrayage de convertisseur de couple.

ST 498277200 JEU DE BUTEE

13) Déposez la jauge de niveau de liquide ATF.

ATTENTION: Obturez l'ouverture pour empêcher toute pollution du liquide ATF par des corps étrangers.

14) Montez l'outil spécial ST.

NOTE: Le numéro de pièce 927670000 est également disponible.

ST 41099AA020 SUPPORT DU MOTEUR

15) Déposez le boulon qui fixe la droite supérieure de la boîte de vitesses au moteur.

16) Soulevez le véhicule.

17) Déposez le capotage sous-plancher.

18) Déposez le couvercle soudé à chaud.

19) Vidangez du liquide ATF pour déposer le bouchon de vidange de liquide ATF.

1. Carter d'huile
2. Bouchon de vidange

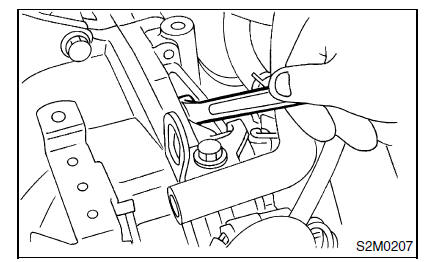

20) Débranchez les flexibles de refroidisseur ATF des tuyaux, côté boîte de vitesses et déposez le guide de jauge de niveau liquide ATF.

21) Déposez l'arbre de transmission.

<Voir DS-16, DEPOSE, Arbre de transmission.>

22) Déposez le câble de sélection de vitesse. <Voir CS-9, DEPOSE, Câble de sélection.>

23) Déconnectez le bras stabilisateur du bras transversal.

24) Déposez le boulon de fixation du joint à rotule de bras de traverse sur le boîtier.

25) Déposez les goupilles élastiques et désaccouplez les arbres de commande avant de chaque côté de la boîte de vitesses.

26) Déposez les écrous qui fixent le bas de la boîte de vitesses au moteur.

27) Positionnez le cric pour boîte de vitesses audessous de la boîte de vitesses.

ATTENTION:

• Veillez à ce que les plaques de support du cric de la boîte de vitesse ne touchent pas le carter d'huile.

28) Déposez la traverse arrière de la boîte de vitesses du véhicule.

29) Déposez la boîte de vitesses.

ATTENTION: Manouvrez ensemble la boîte de vitesses et le convertisseur de couple pour les écarter du moteur.

30) Dissociez la boîte de vitesses et le silentbloc arrière.
