Revue Technique Subaru Impreza: A: Depose

1) Déposez la roue.

2) Déposez le boulon qui fixe le flexible de frein de la jambe élastique.

3) Apposez un repère d'alignement sur le boulon de réglage du carrossage fixant la jambe élastique à la chape.

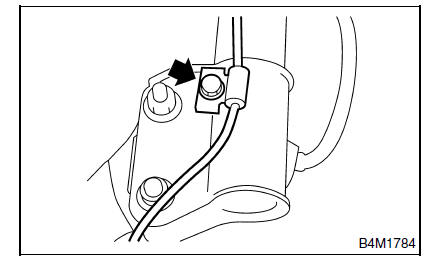

4) Déposez le boulon qui fixe le faisceau de détecteur ABS.

5) Déposez les deux boulons qui fixent la chape à la jambe élastique.

ATTENTION: Tout en maintenant la tête du boulon de réglage, desserrez l'écrou autobloquant.

6) Desserrez les trois écrous fixant l'appui de la jambe élastique à la carrosserie.

B: REPOSE

1) Reposez l'appui de la jambe élastique sur le haut de la jambe élastique, et serrez-le avec les écrous.

Couple de serrage: 20 N*m (2,0 kgf-m)

2) Alignez le repère du boulon de réglage de carrossage sur celui qui se trouve au bas de la jambe élastique.

ATTENTION:

• Maintenez la tête du boulon de réglage, et serrez l'écrou autobloquant.
• Utilisez un écrou autobloquant neuf.

Couple de serrage: 175 N*m (17,8 kgf-m)

3) Branchez le câble de détecteur ABS sur la jambe élastique.

Couple de serrage: 33 N*m (3,4 kgf-m)

4) Reposez les boulons qui fixent le flexible de frein au montant.

Couple de serrage: 33 N*m (3,4 kgf-m)

5) Reposez les roues.

NOTE: Vérifiez le parallélisme de roue et réglez-le si nécessaire.

C: DEMONTAGE

1) Comprimez le ressort hélicoïdal à l'aide d'un compresseur de ressort hélicoïdal.

2) En utilisant l'outil spécial ST, retirez l'écrou autobloquant.

ST 927760000 DOUILLE POUR L'APPUI DE JAMBE ELASTIQUE

3) Déposez l'appui de la jambe, le siège de ressort supérieure et le siège en caoutchouc de la jambe élastique.

4) Réduisez peu à peu la force de compression, et déposez le ressort hélicoïdal.

5) Déposez le soufflet et le ressort d'assistance.

D: REMONTAGE

1) Avant de reposer le ressort hélicoïdale, l'appui de la jambe élastique, etc., vérifiez que la présence de l'air dans la force d'amortissement fonctionne la mécanisme de la jambe élastique.

2) Vérification de la présence d'air

(1) Placez la jambe élastique en vertical et dirigez la tige de piston vers le haut.
(2) Faites mouvoir la tige de piston au centre de toute sa course.
(3) Maintenez l'extrémité de la tige de piston avec les doits, faites mouvoir la tige de haut en bas.
(4) Si la tige de piston se déplace 10 mm au moins en étape précédente, purgez de l'air de la jambe élastique.

3) Procédure de purge d'air

(1) Placez la jambe élastique en vertical et dirigez la tige de piston vers le haut.
(2) Prolongez complètement la tige de piston.
(3) Déployez la tige de piston complètement, et placez la tige de piston vers le bas. La jambe élastique doit être posée à la verticale.
(4) Raccordez complètement la tige de piston.
(5) Répétez trois à quatre fois la procédure à partir de l'étape 1.

NOTE: Après avoir purgé complètement de l'air de la jambe élastique, assurez-vous que la jambe élastique est placée avec la tige de piston orientée vers le haut. Si la jambe élastique est étalée, vérifiez la pénétration d'air dans la jambe élastique comme indiqué à "Vérification de la présence d'air".

4) A l'aide d'un compresseur de ressort hélicoïdal, comprimez le ressort hélicoïdal.

NOTE: Assurez-vous que le ressort hélicoïdal est correctement monté en position verticale comme montré sur la figure.

(1) Plat (côté supérieure)
(2) Peinture d'identification
(3) Incliné (côté inférieur)

5) Reposez le ressort hélicoïdal de manière que sa face terminale s'engage correctement dans le siège de ressort (voir figure).

6) Reposez l'assistance et le soufflet sur la tige de piston.

7) Tirez complètement la tige du piston vers le haut, placez le siège en caoutchouc et le siège de ressort.

NOTE: Assurez-vous que le siège supérieur de ressort est installé comme indiqué sur la figure.

(1) Extérieure de carrosserie

8) Reposez l'appui de la jambe sur la tige de piston, et serrez provisoirement l'écrou autobloquant.

ATTENTION: Utilisez un écrou autobloquant neuf.

9) A l'aide d'une clé hexagonale, empêchez la tige de tourner et serrez l'écrou autobloquant avec l'outil spécial ST.

ST 927760000 DOUILLE POUR L'APPUI DE JAMBE ELASTIQUE

Couple de serrage: 54 N*m (5,5 kgf-m)

10) Relâchez prudemment le ressort hélicoïdal.
