Revue Technique Subaru Impreza: A: Depose

1) Placez le véhicule sur l'élévateur.

2) Débranchez la borne de mise à la masse de la batterie.

3) Passez le levier de sélection ou le levier de vitesses sur "N".

4) Relâchez le frein de stationnement.

5) Desserrez les écrous de roue.

6) Soulevez et suspendez le véhicule sur des chandelle de calage.

7) Déposez les roues.

8) Déposez le tuyau d'échappement arrière et le silencieux.

Modèle avec moteur sans turbo et OBD: <Voir EX(SOHCw/oOBD)-13, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(SOHCw/oOBD)-14, DEPOSE, Silencieux.>

Modèle avec moteur sans turbo avec OBD: <Voir EX(SOHC)-11, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(SOHC)-12, DEPOSE, Silencieux.>

Modèle avec Turbo <Voir EX(DOHC TURBO)-13, DEPOSE, Tuyau d'échappement arrière.> et <Voir EX(DOHC TURBO)-15, DEPOSE, Silencieux.>

9) Otez le couvercle avant du support de différentiel arrière.

10) Déposez l'arbre de transmission.

ATTENTION: Pendant la dépose de l'arbre, veillez à ne pas endommager les surfaces de coulissement des cannelures de l'arbre de commande arrière (prolongement), le joint d'huile et la chape de manchon.

NOTE:

• Veillez à disposer d'un bac ou d'une cuvette et d'un obturateur étant donné que l'huile va s'écouler du prolongement lors de la dépose de l'arbre de transmission.
• Introduisez l'obturateur dans le prolongement pour arrêter l'écoulement ultérieur de l'huile une fois que l'arbre de transmission a été déposé.

11) Otez le couvercle thermosoudé.

12) Déposez les brides et le support du câble de frein de stationnement.

13) Déposez le joint DOJ de l'arbre d'entraînement arrière du différentiel arrière.<Voir DI-61, REMPLACEMENT, Joint d'huile latéral de différentiel arrière.>

14) Attachez l'arbre de commande arrière à la traverse arrière en utilisant le câble.

15) Déposez le support inférieur de différentiel.

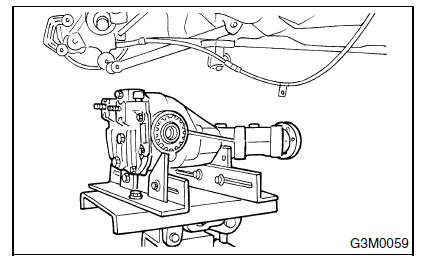

16) Soutenez le différentiel arrière à l'aide d'un cric.

17) Déposez les écrous auto-bloquants qui fixent le différentiel arrière à la traverse arrière.

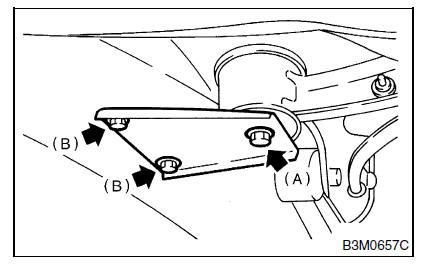

18) Déposez les boulons de fixation du membre avant de différentiel.

NOTE: Soutenez le membre avant à l'aide de A, puis des boulons de dépose B.

(A) Boulon A
(B) Boulon B

19) Déposez le boulon A.

20) Tout en abaissant lentement le cric qui porte la boîte, avancez le différentiel arrière et ôtez les boulons de la traverse arrière.

21) Déposez le membre avant de la carrosserie.

22) Déposez le différentiel arrière de la carrosserie.

B: REPOSE

Pour la repose, procédez dans l'ordre inverse de la dépose.

1) Positionnez le membre avant sur la carrosserie en le faisant passer sous le câble du frein de stationnement et en le boulonnant au différentiel arrière.

NOTE: Lors de la repose du membre avant de différentiel arrière, n'inversez pas l'ordre de montage des butées supérieure et inférieure.

2) Accouplez les joints DOJ de l'arbre de commande arrière au différentiel arrière. <Voir DI-61, REMPLACEMENT, Joint d'huile latéral de différentiel arrière.>

ST 28099PA090 PROTECTEUR DE JOINT D'HUILE LATERAL

3) Pour la repose, procédez dans l'ordre inverse de la dépose.

4) Après repose, refaites le plein du logement de différentiel jusqu'au niveau supérieur du bouchon avec de l'huile pour boîte de vitesses.

NOTE: Utilisez un joint plat neuf en aluminium à la repose du bouchon.

Contenance en huile: 0,8 â„“

Couple de serrage: 34 N*m (3,5 kgf-m)

(A) Bouchon de remplissage
(B) Bouchon de vidange
