Revue Technique Subaru Impreza: C: Demontage

Pour déceler la cause de la panne, inspectez les points suivants avant de procéder au démontage.

• Contact des dents de la couronne et du pignon, et le battement
• Voile de la couronne à la surface arrière
• Résistance à la rotation du pignon d'attaque

1) Montez l'outil spécial ST dans un étau et adaptez le différentiel sur un outil spécial ST.

ST 398217700 RACCORD

2) Déposez le bouchon et vidangez l'huile.

3) Déposez le couvercle arrière en desserrant les boulons de retenue.

4) Remplacez le bouchon de reniflard.

NOTE: N'essayez pas de remplacer le bouchon de reniflard à moins que cela ne soit nécessaire.

(A) Bouchon de reniflard
(B) Couvercle arrière

5) Déposez les plaques de blocage droite et gauche.

6) Déposez les porteurs droit et gauche en utilisant l'outil spécial ST.

ST 499785500 CLE

7) Extrayez le différentiel du carter de différentiel.

ATTENTION: Veillez à ce que les dents ne portent pas contre le carter.

8) Déposez la cuvette de roulement des porteurs droit et gauche en utilisant les outils spéciaux ST1 et ST2.

ST1 499705401 POULIE
ST2 499705404 SIEGE

(A) Cuvette de roulement
(B) Porteur

9) Déposez le joint d'huile et les porteurs gauche à l'aide d'un tournevis.

ATTENTION: N'effectuez cette opération qu'au moment de remplacement du joint d'huile.

10) Déposez le cône de roulement en utilisant les outils spéciaux ST1 et ST2.

ATTENTION: Ne démontez ces pièces que si cela est absolument nécessaire.

NOTE:

• Montez l'extracteur de façon à ce que ses griffes s'adaptent sur la bordure du cône de roulement.
• N'intervertissez jamais les cuvettes et les cônes de roulement droit et gauche.

ST1 899524100 EXTRACTEUR
ST2 399520105 SIEGE

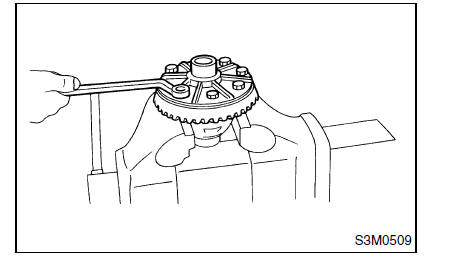

11) Déposez la couronne en desserrant les boulons de fixation.

12) Chassez la goupille de blocage de l'axe des satellites en agissant vers la couronne.

NOTE: La goupille de blocage est mâtée dans le trou et sur le carter de différentiel; veillez à ne pas chasser la goupille avant le défreiner.

ST 899904100 OUTIL DE DEPOSE DE LA GOUPILLE

13) Sortez l'axe de satellite et déposez les satellites, les planétaires et les rondelles de butée.

NOTE: Veillez à repérer les pignons et les rondelles de butée gauche et droite et avant et arrière et à ne pas les mélanger.

(A) Planétaire
(B) Satellite
(C) Rondelle de butée
(D) Carter de différentiel
(E) Axe de satellite

14) Immobilisez le contre-flasque d'accouplement avec l'outil spécial ST et déposez l'écrou autobloquant.

ST 498427200 CLE A CONTRE-FLASQUE

15) Déposez le contre-flasque d'accouplement à l'aide d'un extracteur.

(A) Contre-flasque
(B) Extracteur

16) Enfoncez l'extrémité de l'arbre de pignon d'attaque, et extrayez-le avec le cône de roulement arrière, l'entretoise et la rondelle de réglage de précharge.

NOTE: Veillez à ne pas faire tomber le pignon d'attaque.

ST 398467700 CHASSE

17) Déposez le cône de roulement arrière du pignon d'attaque en supportant le cône à l'aide d'un outil spécial ST.

NOTE: Placez l'outil de dépose de façon à ce que la face évidée soit face au pignon d'attaque.

ST 498515500 OUTIL DE DEPOSE

18) Déposez le joint d'huile avant du logement de différentiel à l'aide d'un outil spécial ST.

ST 398527700 EXTRACTEUR

(A) Logement de différentiel
(B) Joint d'huile avant

19) Déposez le roulement pilote avec le cône de roulement avant en utilisant l'outil spécial ST.

ST 398467700 CHASSE

(A) Roulement pilote
(B) Roulement avant
(C) Cônes de roulement

20) Lors du remplacement des roulements, chassez la cuvette de roulement avant puis la cuvette de roulement arrière, dans cet ordre, en donnant de légers coups à l'aide d'une tige en laiton.

(A) 2 méplats sur les deux lignes diagonales
(B) Tapez alternativement à l'aide d'une tige en laiton.
