Revue Technique Subaru Impreza: Bras latéral

A: DEPOSE

1) Desserrez les écrous de roue. Soulevez le véhicule et déposez la roue.

2) Déposez les barres stabilisatrices. (Modèle avec Turbo)

3) Débranchez le faisceau de détecteur ABS du bras oscillant.

(Modèle avec ABS)

4) Otez le boulon fixe le bras oscillant à la chape.

(1) Chape arrière
(2) Bras oscillant

5) Otez les boulons qui fixent le bras latéral à la chape arrière.

6) Déposez le joint DOJ du différentiel arrière en utilisant un outil spécial ST.

(2,0 L Modèle M/T)

ST 28099PA100 OUTIL DE DEPOSE DE L'ARBRE DE COMMANDE

NOTE: Le circlip d'arbre cannelé vient avec l'arbre de commande.

(1) Boulon
(2) Joint DOJ

ATTENTION: Veillez à ne pas endommager la retenue de roulement latéral. Utilisez toujours le boulon montré en figure en tant que point de support de l'outil spécial ST, pendant la dépose.

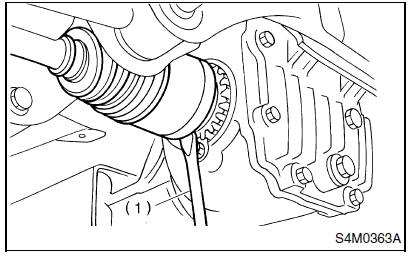

7) Déposez le joint DOJ du différentiel arrière en se servant d'un démonte-pneu.

(Sauf modèle 2,0 L M/T)

NOTE: Le circlip d'arbre cannelé vient avec l'arbre de commande.

(1) Démonte-pneu

ATTENTION: Pour la dépose du joint DOJ et du différentiel arrière, faites porter le démonte-pneu sur le boulon indiqué sur la figure, de façon à ne pas abîmer le porteur d'arbre d'essieu.

(1) Porteur d'arbre d'essieu

8) Apposez un repère d'alignement sur le boulon de réglage du bras latéral et la traverse.

9) Otez les boulons qui fixent les bras latéraux avant et arrière à la traverse, déposez les bras latéraux.

ATTENTION: Pour desserrer le boulon de réglage, maintenez la tête du boulon et desserrez l'écrou autobloquant.

B: REPOSE

Pour la repose, procédez dans l'ordre inverse de la dépose. Appliquez les instructions suivantes.

• Repose du joint DOJ sur le différentiel: <Voir DS- 39, REPOSE, Arbre de commande arrière.>

ATTENTION:

• Veillez à ce que les cannelures du joint DOJ n'endommagent pas le joint d'huile latéral.
• Procédez aux serrages à l'endroit du coussinet en caoutchouc lorsque les roues reposent totalement sur le sol, le véhicule étant à vide.
• Serrez l'écrou lors de reposer le boulon de réglage.
• Remplacez l'écrou autobloquant et le circlip de joint DOJ.

NOTE: Vérifiez le parallélisme de roue et réglez-le si nécessaire.

C: DEMONTAGE

En utilisant l'outil spécial ST, chassez le coussinet de la place.

NOTE:

• Assurez-vous du type des coussinets en vous référant au tableau ci-dessous.
• Sélectionnez l'outil spécial ST en fonction du type de coussinet.

(1) Coussinet A
(2) FWD: Coussinet A, AWD: Coussinet B
(3) FWD: Coussinet D, AWD: Coussinet C
(4) Avant
(5) Extérieure de carrosserie

(1) Presse
(2) Bras latéral

D: REMONTAGE

1) En utilisant l'outil spécial ST, pressez le coussinet dans sa place.

ATTENTION: Sélectionnez l'outil spécial ST en fonction du type de coussinet.

NOTE:

• Utilisez le même outil comme utilisé pour le démontage.
• S'il s'avère difficile d'adapter le coussinet sur le bras oscillant, appliquez du produit TIRE LUBE dilué dans l'eau sur la surface intérieure de l'outil spécial ST en tant que lubrifiant.

Lubrifiant spécifié:
TIRE LUBE : de l'eau = 1 : 3

(1) Presse
(2) Coussinet
(3) Bras latéral

2) Appuyez sur l'outil spécial ST jusqu'à ce que la bride dépasse du bras latéral.

NOTE: Utilisez le même outil comme utilisé pour le démontage.

(1) Presse
(2) Plongeur
(3) Bras latéral
(4) Flasque

3) Mettez le bras latéral sens dessus dessous. Appuyez sur l'outil spécial ST dans le sens opposé à la procédure précédente jusqu'à ce que le coussinet soit positionné correctement dans le bras oscillant.

NOTE: Utilisez le même outil comme utilisé pour le démontage.

(1) Presse
(2) Plongeur
(3) Bras latéral

E: INSPECTION

Assurez-vous que les bras latéraux ne sont ni endommagés ni pliés.
