1. DEMARREUR

1) Desserrez l'écrou de fixation de la borne M du contacteur, et déconnectez le contacteur.

2) Déposez les boulons de fixation du contacteur, et déposez l'ensemble contacteur, plongeur et ressort de plongeur du démarreur, d'un seul bloc.

ATTENTION: Procédez avec soin car il peut y avoir une rondelle d'épaisseur sur la surface de montage du contacteur.

1. Interrupteur
2. Plongeur

3) Déposez les boulons de retenue et les vis de fixation du porte-balai, détachez le support arrière et le porte-balai.

1. Porte-balai
2. Support arrière

4) Déposez l'induit et l'inducteur. Retirez ensuite la bille servant de roulement, placée à l'extrémité de l'induit.

ATTENTION: Prenez soin de marquer un repère sur l'inducteur d'une part et sur le capot avant d'autre part avant de retirer l'inducteur.

1. Support avant
2. Inducteur
3. Bille
4. Induit

5) Retirez la garniture A, les trois planétaires, le joint B et la plaquette.

1. Garniture A
2. Planétaire
3. Plaque
4. Garniture B

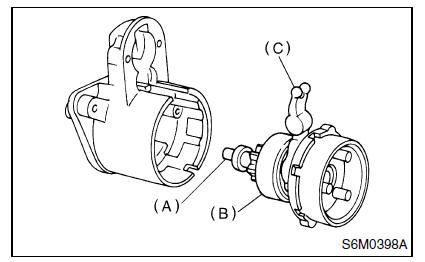

6) Déposez l'arbre et l'embrayage à roue libre comme un ensemble.

ATTENTION: Notez le sens du levier avant de le déplacer.

1. Arbre
2. Embrayage à roue libre
3. Levier

7) Déposez l'embrayage à roue libre de l'arbre comme suit:

1. Désolidarisez la butée de la bague en tapant légèrement à l'aide d'un outil adapté sur la butée.
2. Dégagez la bague, la butée et l'embrayage de l'arbre.

1. Butée
2. Outil
3. Anneau
4. Axe

2. PORTE-BALAI

Ouvrez légèrement la monture métallique qui fixe la plaque d'isolement au porte-balai. Déposez la plaque d'isolement.

NOTE: Le balai et le ressort peuvent être déposés facilement du porte-balai en même temps.

1. Porte-balai
2. Plaque d'isolement
3. Monture métallique

D: REMONTAGE

Pour le remontage, procédez dans l'ordre inverse du démontage. Procédez de la manière suivante:

1) Rangez soigneusement toutes les pièces dans l'ordre de remontage et assurez-vous qu'il ne manque rien.

2) Enduisez de graisse les pièces suivantes lors du remontage.

• Roulement à manchon du support avant et arrière
• Roue dentée de l'arbre d'induit
• Surface extérieure du plongeur
• Point d'articulation du plongeur et du levier
• Rainures de l'arbre
• Point d'articulation du levier et de l'embrayage
• Bille de l'extrémité de l'arbre d'induit
• Roues internes et planétaires

3) Après avoir remonté les pièces correctement, assurez- vous que le démarreur fonctionne correctement.
