Revue Technique Subaru Impreza: D: Remontage

1. TYPE 14 pouces

1) Nettoyez l'intérieur du corps d'étrier (cylindre) à l'aide de liquide de frein.

2) Appliquez une couche de liquide de frein au joint de piston et adaptez le joint de piston à la rainure du corps d'étrier.

3) Appliquez une couche de liquide de frein sur toute la surface intérieure du cylindre et la surface extérieur du piston.

4) Appliquez une couche de graisse spécifiée sur le soufflet et placez-le sur la rainure de l'extrémité du cylindre et reposez le soufflet de piston sur le cylindre.

Graisse: NIGLUBE RX-2 (Nº 003606000)

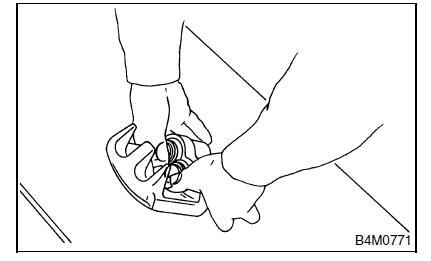

5) Introduisez le piston dans le cylindre.

ATTENTION: Ne forcez pas le piston dans le cylindre.

(1) Piston
(2) Soufflet de piston

6) Positionnez le soufflet sur les rainures du cylindre et du piston.

(1) Piston
(2) Soufflet de piston
(3) Corps d'étrier
(4) Joint de piston

7) Appliquez une couche de graisse spécifiée sur les surfaces extérieures de goupille d'arrêt et de goupille de guidage, la surface intérieure du cylindre et les rainures de soufflet.

Graisse: NIGLUBE RX-2 (Nº 003606000)

8) Reposez les soufflets de goupille d'arrêt et de guidage sur le support.

(1) Soufflet de goupille
(2) Goupille d'arrêt ou goupille de guidage
(3) Graissez.

2. TYPE 15 pouces

1) Nettoyez l'intérieur du corps d'étrier (cylindre) à l'aide de liquide de frein.

2) Appliquez une couche de liquide de frein au joint de piston et adaptez le joint de piston à la rainure du corps d'étrier.

3) Appliquez une couche de liquide de frein sur toute la surface intérieure du cylindre et la surface extérieur du piston.

4) Introduisez le piston dans le cylindre.

ATTENTION: Ne forcez pas le piston dans le cylindre.

5) Appliquez une couche de graisse spécifiée sur le soufflet et adaptez le soufflet à la rainure à l'extrémité du cylindre et du piston.

Graisse: NIGLUBE RX-2 (Nº 003606000)

Pour faciliter la repose, adaptez le soufflet en commençant par l'extrémité de piston.

(1) Soufflet de piston
(2) Anneau de soufflet
(3) Joint de piston
(4) Corps d'étrier

6) Positionnez le soufflet sur les rainures du cylindre et du piston.

7) Reposez l'anneau de soufflet. Veillez à ne pas endommager le soufflet.

8) Appliquez une couche de graisse spécifiée sur la goupille d'arrêt et la goupille de guidage, les surfaces extérieures, la surface intérieure du cylindre et les rainures de soufflet.

Graisse: NIGLUBE RX-2 (Nº 003606000)

(1) Soufflet de goupille
(2) Goupille d'arrêt ou goupille de guidage
(3) Graissez.

9) Reposez les soufflets de goupille d'arrêt et de guidage sur le support.

3. TYPE 16 pouces

1) Nettoyez l'intérieur du corps d'étrier à l'aide de liquide de frein.

2) Appliquez une couche de liquide de frein au joint de piston et adaptez le joint de piston à la rainure du corps d'étrier.

3) Appliquez une couche de liquide de frein sur toute la surface intérieure du cylindre et la surface extérieur du piston.

4) Introduisez le piston dans le cylindre.

ATTENTION: Ne forcez pas le piston dans le cylindre.

5) Appliquez une couche de graisse spécifiée sur le soufflet et adaptez le soufflet à la rainure à l'extrémité du cylindre et du piston.

Graisse: NIGLUBE RX-2 (Nº 003606000)

Pour faciliter la repose, adaptez le soufflet en commençant par l'extrémité de piston.

6) Positionnez le soufflet sur les rainures du cylindre et du piston.

7) Reposez l'anneau de soufflet. Veillez à ne pas endommager le soufflet.

E: INSPECTION

1) Réparez ou remplacez les pièces défectueuses.

2) Vérifiez le corps d'étrier et le piston pour détecter l'endommagement, toute rouille ou l'usure inégale.

3) Vérifiez si les pièces en caoutchouc ne sont pas endommagées ou détériorées.
