A: COMPOSANT

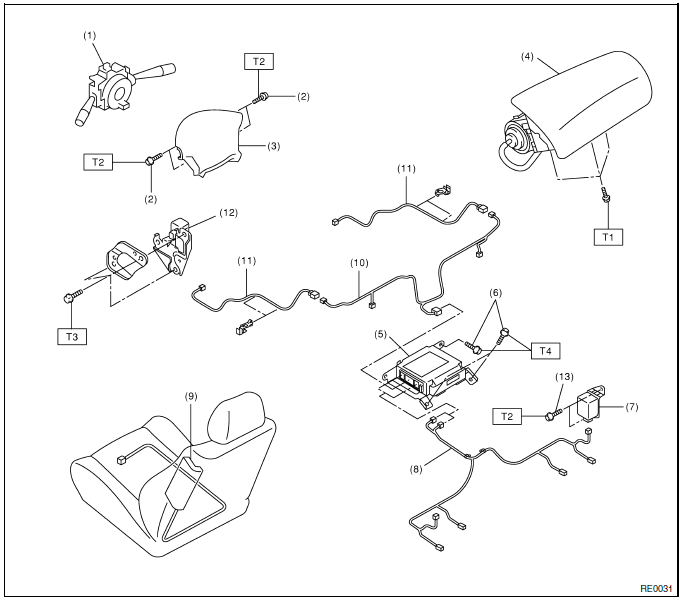

1. COUSSIN GONFLABLE SRS

1. Commodo avec connecteur d'antiroulis
2. Boulon TORX T30
3. Module de coussin gonflable (Conducteur)
4. Module de coussin gonflable (Passager)
5. Centrale de commande de coussin gonflable
6. Boulon TORX T40
7. Détecteur de coussin gonflable latéral
8. Faisceau de coussin gonflable latéral
9. Module de coussin gonflable latéral
10. Faisceau principal de coussin gonflable
11. Faisceau de détecteur auxiliaire avant
12. Détecteur auxiliaire avant
13. Boulon TORX T30

Couple de serrage: N*m (kgf-m)
T1: 7,4 (0,75)
T2: 10 (1,0)
T3: 20 (2,0)
T4: 25 (2,5)

B: ATTENTION

• Lors de la réparation du véhicule, veillez à débrancher le câble de mise à la masse de la batterie, puis attendez pendant plus de 20 secondes avant de commencer à travailler.
• Le système de coussin gonflable est doté d'une alimentation électrique de secours. Si l'on intervient sur le système de coussin gonflable dans les 20 secondes qui suivent le débranchement du câble de mise à la masse, le coussin peut se gonfler.

• Si les détecteurs, le module de coussin gonflable, la centrale de commande de coussin gonflable, le prétendeur et le faisceau sont déformés ou endommagés, remplacez-les par des pièces d'origine neuves.

• Utilisez un vérificateur de circuit numérique pour vérifier le système.

  L'utilisation d'un vérificateur de circuit analogique pourrait actionner involontairement le coussin gonflable.

• Ne vérifiez pas la continuité des modules de coussins gonflables conducteur, passager ou latéraux ou du prétendeur.

• Veillez à ne pas faire tomber les pièces du modulateur de coussin gonflable, ne pas les exposer à des températures supérieures à 93ºC ou les contaminer par de l'huile, de l'eau ou de la graisse. Les pièces internes pourraient être endommagées et la fiabilité remise en cause.

• Si le faisceau de câblage du coussin gonflable est endommagé, ouvert ou rouillé, n'essayez pas de le réparer en utilisant une machine à braser. Remplacez le faisceau défectueux par un faisceau d'origine.

• Montez le faisceau de câblage en utilisant les clips spécifiés pour éviter toute interférence ou gêne des autres pièces.

• Ne laissez pas les bornes de connecteur entrer en contact avec de l'eau ou de l'huile. Ne touchez pas les bornes de connecteur.

• Les modules de coussins gonflables conducteur, passager ou latéraux ou le prétendeur ne doivent pas être démontés.

• Le siège avant déposé avec le module de coussin gonflable doit être tenu à au moins 200 mm des murs et autres objets.

• N'utilisez pas de composants de coussins gonflables ou de prétendeurs provenant d'autres véhicules.

  Remplacez toujours les pièces défectueuses par des pièces neuves.

• Ne réutilisez jamais un coussin gonflable ou un prétendeur déployé.
• Lors de travaux de peinture ou de tôlerie sur l'extrémité avant du véhicule, y compris le tablier de roue avant, les ailes avant et le cadre latéral avant, déposez les détecteurs auxiliaires avant et le faisceau de câblage du système de coussin gonflable.
• Lors de travaux de peinture ou de tôlerie sur l'extrémité avant du véhicule, y compris le bas de marche, le montant central, et les portes avant et arrière, déposez les détecteurs de coussin gonflable latéral et le faisceau de câblage du système de coussin gonflable.

• Lorsque vous rangez un module de coussin gonflable déposé d'un véhicule, ne posez aucun objet sur celui-ci et n'empilez jamais plusieurs modules les uns sur les autres. Le gonflage accidentel d'un coussin gonflable posé avec le rembourrage vers le bas ou sur lequel a été posé un autre objet peut causer un accident grave.
