Revue Technique Subaru Impreza: Joint d'huile avant du différentiel arrière

A: REMPLACEMENT

1) Placez le véhicule sur l'élévateur.

2) Déconnectez le câble de mise à la masse de la batterie.

3) Passez le levier de sélection ou le levier de vitesses sur "N".

4) Relâchez le frein de stationnement.

5) Déposez le bouchon de vidange d'huile, et vidangez l'huile.

(A) Bouchon de remplissage
(B) Bouchon de vidange

6) Reposez le bouchon de vidange d'huile.

NOTE: Appliquez du produit d'étanchéité liquide sur le bouchon de vidange du type T.

Le type VA est doté d'un joint plat en aluminium.

Couple de serrage:

Type T; 49 N*m (5,0 kgf-m)
Type Va; 33 N*m (3,4 kgf-m)

7) Soulevez les roues arrière et suspendez le véhicule sur des chandelle de calage.

8) Déposez le tuyau d'échappement arrière et le silencieux.

9) Déposez l'arbre de transmission de la carrosserie.

<Voir DS-16, DEPOSE, Arbre de transmission.>

10) Déposez l'écrou autobloquant tout en immobilisant le contre-flasque d'accouplement avec l'outil spécial ST.

ST 498427200 CLE A CONTRE-FLASQUE

11) Déposez le couvercle de réservoir.

12) Retirez le contre-flasque d'accouplement en utilisant l'outil spécial ST.

ST 399703602 POULIE

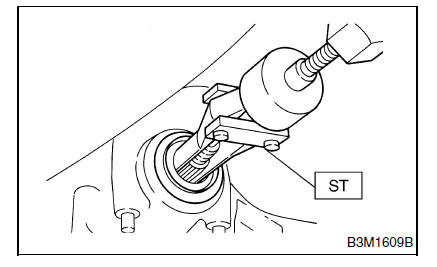

13) Déposez le joint d'huile en utilisant l'outil spécial ST.

ST 499705401 EXTRACTEUR

14) Montez un joint d'huile neuf en utilisant l'outil spécial ST.

ST 498447120 CHASSE

15) Reposez le contre-flasque d'accouplement.

NOTE: Utilisez une massette à embouts plastiques pour reposer le contre-flasque d'accouplement.

16) Serrez l'écrou autobloquant au couple spécifié de façon à obtenir un couple de rotation initial du contre-flasque d'accouplement identique à ce qu'il était avant le remplacement du joint d'huile.

ST 498427200 CLE A CONTRE-FLASQUE

NOTE: Utilisez l'écrou autobloquant neuf.

Couple de serrage: 181,4 N*m (18,50 kgf-m)

17) Poursuivez le remontage en procédant dans l'ordre inverse du démontage.
