A: DEPOSE

1) Déposez la courroie trapézoïdale. <Voir ME(SOHC)- 41, DEPOSE, Courroie trapézoïdale.>

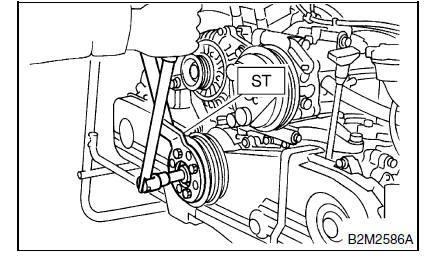

2) Déposez le boulon de poulie de vilebrequin. Utilisez l'outil spécial ST pour bloquer le vilebrequin.

ST 499977300 (Modèle 2000 cc) CLE POUR LA POULIE DE VILEBREQUIN

Mecanique

3) Déposez la poulie de vilebrequin.

B: REPOSE

1) Reposez la poulie de vilebrequin.

2) Placez le boulon de la poulie.

Utilisez l'outil spécial ST pour bloquer le vilebrequin.

ST 499977300 CLE POUR LA POULIE DE VILEBREQUIN

  1. Nettoyez le filetage de la poulie de vilebrequin à l'aide d'un pistolet pneumatique.
  2. Appliquez de l'huile pour moteur sur le siège et le filetage du boulon de la poulie de vilebrequin.
  3. Serrez temporairement les boulons à un couple de 44 N*m (4,5 kgf-m).
  4. Serrez les boulons de la poulie de vilebrequin.

Couple de serrage: 127 N*m (13,0 kgf-m)

Mecanique

3) Confirmez que l'angle de serrage du boulon de poulie de vilebrequin est à 45 degrés ou plus. Si tel n'est pas le cas, appliquez les procédures suivantes.

ATTENTION: Si l'angle de serrage du boulon de poulie de vilebrequin est inférieure à 45º, le boulon doit être endommagé. Dans ce cas, il faut remplacer le boulon.

  1. Remplacez et nettoyez les boulons de la poulie de vilebrequin.

Boulon de poulie de vilebrequin: 12369AA011

  1. Nettoyez le filetage du vilebrequin à l'aide d'un pistolet pneumatique.
  2. Serrez temporairement les boulons à un couple de 44 N*m (4,5 kgf-m).
  3. Resserrez les boulons de la poulie de vilebrequin à un angle compris entre 45 et 60º.

ATTENTION: Procédez le serrage en confirmant l'angle de rotation du boulon de la poulie de vilebrequin en observant l'indication de la jauge sur le carter de courroie.

4) Reposez le tendeur de courroie de climatiseur.

Mecanique

5) Reposez la courroie de climatiseur.

Mecanique

C: INSPECTION

1) Assurez-vous que la courroie trapézoïdale n'est pas usée ou endommagée.

2) Vérifiez la tension de la courroie. <Voir ME(SOHC)- 42, INSPECTION, Courroie trapézoïdale.>
