Revue Technique Subaru Impreza: Système total

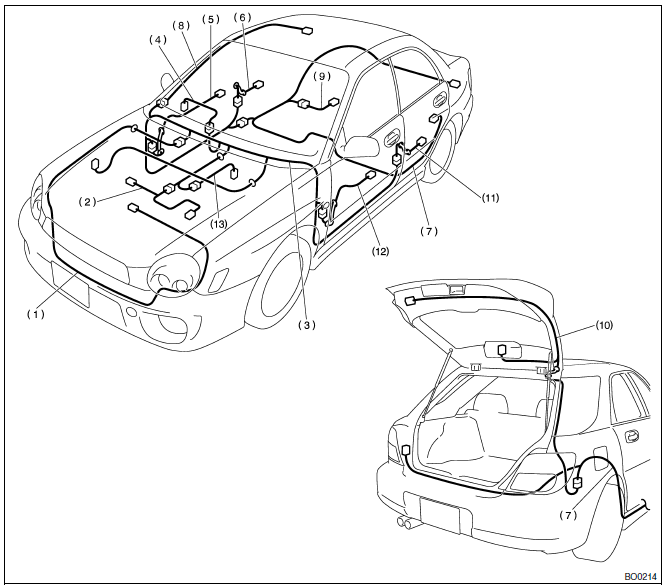

A: EMPLACEMENT
1. CONDUITE A GAUCHE
- Faisceau de câblage avant
- Faisceau de câblage de moteur
- Faisceau de câblage de cloison
- Faisceau de câblage de tableau de bord
- Fil de porte avant droite
- Fil de porte arrière droite
- Faisceau de câblage arrière
- Fil de toit
- Fil de réservoir à carburant
- Fil de couvercle de coffre
- Fil de porte arrière gauche
- Fil de porte avant gauche
- Fil de boîte de vitesses
2. CONDUITE A DROITE
- Faisceau de câblage avant
- Faisceau de câblage de moteur
- Faisceau de câblage de cloison
- Faisceau de câblage de tableau de bord
- Fil de porte avant droite
- Fil de porte arrière droite
- Faisceau de câblage arrière
- Fil de toit
- Fil de réservoir à carburant
- Fil de couvercle de coffre
- Fil de porte arrière gauche
- Fil de porte avant gauche
- Fil de boîte de vitesses
- Fil de détecteur O2 arrière
Faisceau de câblage avant
A: EMPLACEMENT
1. CONDUITE A GAUCHE
2. CONDUITE A DROITE
Faisceau de câblage de cloison (Dans compartiment moteur)
A: EMPLACEMENT
1. MODELE CONDUITE A GAUCHE AVEC MOTEUR SANS TURBO
2. MODELE CONDUITE A GAUCHE AVEC MOTEUR AVEC TURBO
3. MODELE CONDUITE A DROITE AVEC MOTEUR SANS TURBO
4. MODELE CONDUITE A DROITE AVEC MOTEUR AVEC TURBO

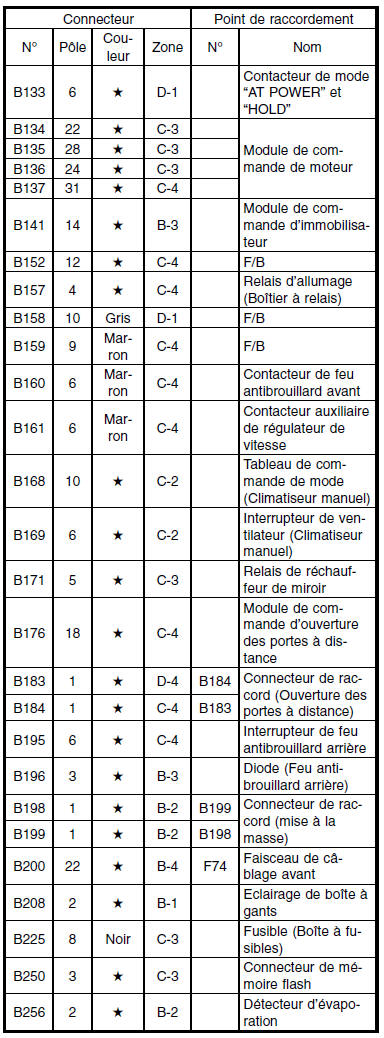

Faisceau de câblage de cloison (Dans habitacle)
A: EMPLACEMENT
1. CONDUITE A GAUCHE
2. CONDUITE A DROITE
Faisceau de câblage du moteur et fil de boîte de vitesses
A: EMPLACEMENT
1. MODELE SACT SANS OBD
2. MODELE SACT
3. MODELES DACT AVEC TURBO
Faisceau de câblage de tableau de bord
A: EMPLACEMENT
1. CONDUITE A GAUCHE
2. CONDUITE A DROITE
Faisceau de câblage arrière, faisceau de câblage de cloison, fil de toit et fil de réservoir de carburant
A: EMPLACEMENT
1. CONDUITE A GAUCHE
2. CONDUITE A DROITE
Fil de porte
A: EMPLACEMENT
1. CONDUITE A GAUCHE
2. CONDUITE A DROITE
Faisceau de câblage arrière et fil de couvercle de coffre
A: EMPLACEMENT
Faisceau de câblage arrière et fil de hayon
A: EMPLACEMENT
Source d'alimentation électrique
A: SCHEMA
1. CONDUITE A GAUCHE
Nº
Charge
MB-1
Porte-relais de climatisation
MB-2
Combiné d'instruments
Phare droit
MB-3 ...
