Manuel du proprietaire Subaru Impreza: Système SUBARU de coussin de sécurité frontal perfectionné

Votre véhicule est équipé du système de coussin de sécurité frontal perfectionné SUBARU, conforme aux nouvelles exigences de la norme révisée Federal Motor Vehicle Safety Standard (FMVSS) Nº 208 en matière de coussins de sécurité frontaux perfectionnés.

Au moment du déploiement, le système de coussin de sécurité frontal perfectionné SUBARU détermine automatiquement quelle doit être la force de déploiement du coussin de sécurité frontal SRS du conducteur aussi bien que le déploiement ou non du coussin de sécurité frontal SRS pour passager avant et dans le cas où il doit être activé, la force de son déploiement.

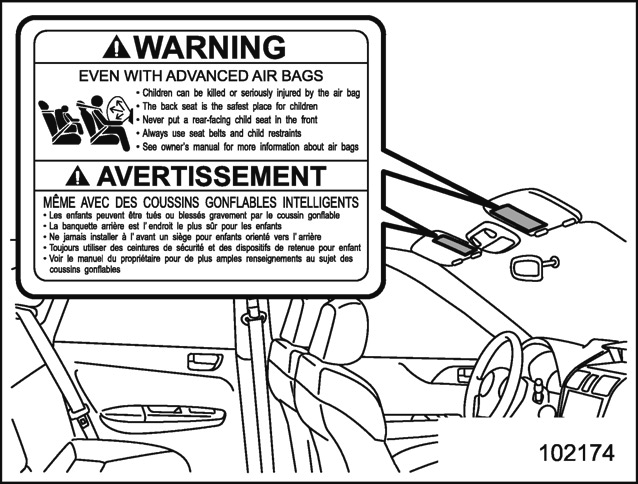

Votre véhicule comporte des étiquettes de mise en garde collées sur le pare-soleil du conducteur et du passager avant commençant par la mention "MÊME AVEC DES COUSSINS GONFLABLES INTELLIGENTS", ainsi qu’ une plaque apposée sur la boîte à gants commençant aussi par la mention "Même avec des coussins de sécurité intelligents". N’oubliez pas de lire attentivement les instructions données sur ces étiquettes de mise en garde et sur cette plaque.

Attachez toujours votre ceinture de sécurité.

Le système SUBARU de coussin de sécurité frontal perfectionné est un système de retenue supplémentaire à utiliser en combinaison avec les ceintures de sécurité. Tous les occupants du véhicule doivent porter une ceinture de sécurité ou être installés dans un système de retenue pour enfant approprié.

Pour des informations relatives à l’emplacement des coussins de sécurité SRS, reportez-vous à "Composants".

Dans une collision frontale modérée à grave, les composants suivants se déploient.

• Coussin de sécurité frontal SRS pour le conducteur
• Coussin de sécurité frontal SRS pour passager avant
• Coussin de sécurité genoux SRS pour le conducteur
• Rideau de sécurité SRS*1

*1: Lorsqu’un impact frontal de travers assez fort pour provoquer le déploiement du coussin de sécurité frontal se produit.

Ces composants complètent les ceintures de sécurité en réduisant l’impact à la tête, la poitrine et les genoux de l’occupant.

Coussin de sécurité frontal SRS duconducteur

Le coussin de sécurité frontal SRS du conducteur comporte un déclencheur biétagé.

Le mode de fonctionnement du déclencheur dépend de la violence de l’impact.

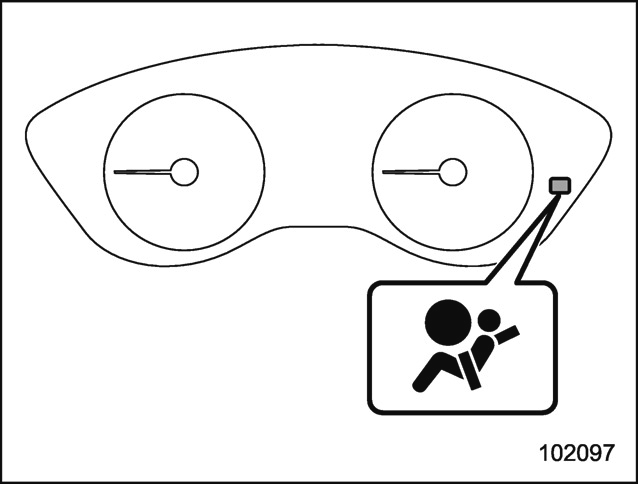

Témoin avertisseur du système de coussin de sécurité SRS

Faites immédiatement contrôler le système par un concessionnaire SUBARU si le témoin avertisseur du système de coussin de sécurité SRS s’allume.

REMARQUE Le coussin de sécurité latéral SRS et le rideau de sécurité SRS ne sont pas commandés par le système SUBARU de coussin de sécurité frontal perfectionné.

Coussin de sécurité frontal SRS pour passager avant

Le coussin de sécurité frontal SRS pour passager avant comporte un déclencheur bi-étagé. Le mode de fonctionnement du déclencheur dépend de la violence de l’impact.

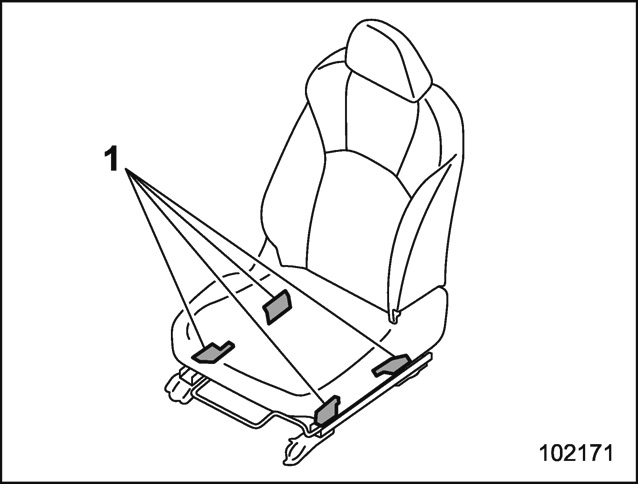

1. Capteurs de détection de présence d’un passager

Les capteurs du système de détection de présence d’un passager sont installés entre le siège et les rails de sièges, et surveillent le physique et la posture du passager avant. En utilisant cette information, le système de détection de présence d’un passager détermine si le coussin de sécurité frontal SRS pour passager avant doit être déployé ou non.

Il peut donc arriver que le coussin de sécurité frontal SRS pour passager avant ne se déclenche pas, alors que le coussin de sécurité frontal SRS du conducteur se déclenche. Ceci est normal. Dans ce cas, bien que le coussin de sécurité frontal SRS du passager avant ne fonctionne pas, le prétensionneur de ceinture de sécurité du passager avant fonctionne avec le prétensionneur de ceinture de sécurité du conducteur. Pour plus de détails concernant le prétensionneur de ceinture de sécurité, reportez-vous à "Prétensionneurs de ceinture de sécurité".

Témoin avertisseur du système de coussin de sécurité SRS

Si la commande de boucle de ceinture de sécurité et/ou le système de détection de présence du passager avant ne fonctionnent pas normalement, le témoin avertisseur du système de coussin de sécurité SRS s’allume. Faites immédiatement contrôler le système par un concessionnaire SUBARU si le témoin avertisseur du système de coussin de sécurité SRS s’allume.

L’implication de votre véhicule dans une collision peut affecter le bon fonctionnement du système SUBARU de coussin de sécurité frontal perfectionné. Faites contrôler votre véhicule par un concessionnaire SUBARU. N’utilisez pas le siège du passager avant lorsque vous conduisez votre véhicule chez votre concessionnaire SUBARU.

REMARQUE Le coussin de sécurité latéral SRS et le rideau de sécurité SRS du passager avant ne sont pas commandés par le système SUBARU de coussin de sécurité frontal perfectionné.

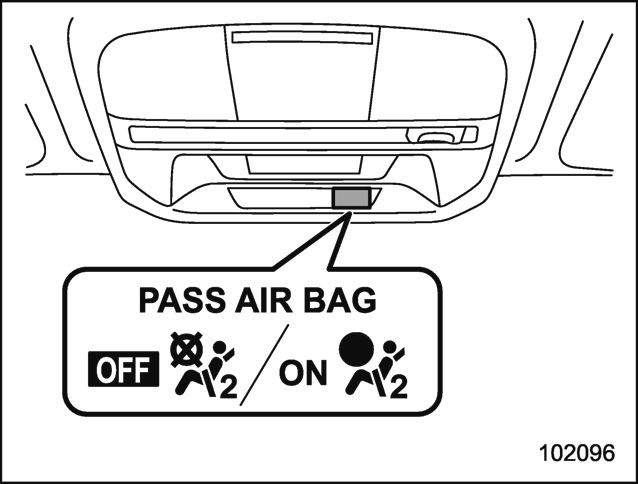

Indicateurs d’activation et de désactivation du coussin de sécurité frontal du passager

Indicateur d’activation du coussin de sécurité frontal de passager avant

Indicateur de désactivation du coussin de sécurité frontal de passager avant

Reportez-vous à "Indicateurs d’activation et de désactivation du coussin de sécurité frontal de passager avant".

Système de détection de présence d’un passager

1. Capteurs de détection de présence d’un passager

Les capteurs du système de détection de présence d’un passager sont installés entre le siège et les rails de sièges, et surveillent le physique et la posture du passager avant. En utilisant cette information, le système de détection de présence d’un passager détermine si le coussin de sécurité frontal SRS pour passager avant doit être déployé ou non.

Témoin avertisseur du système de coussin de sécurité SRS

Si le coussin du siège du passager avant est humide, cela peut nuire à la capacité du système à déterminer si le coussin de sécurité doit se déployer ou non. Essuyez tout liquide présent sur le siège, laissez-le sécher naturellement, puis vérifiez le témoin avertisseur du système de coussin de sécurité SRS.

Indicateur d’activation du coussin de sécurité frontal de passager avant

Indicateur de désactivation du coussin de sécurité frontal de passager avant

Si les indicateurs d’activation et de désactivation du coussin de sécurité frontal du passager avant ne fonctionnent pas correctement même lorsque le siège du passager avant est sec, ne laissez personne s’asseoir sur le siège du passager avant et faites vérifier le système de détection de présence d’un passager par votre concessionnaire SUBARU.

Indicateur d’activation du coussin de sécurité frontal de passager avant

Indicateur de désactivation du coussin de sécurité frontal de passager avant

De plus, si des bagages ou des appareils électriques sont mis sur le siège du passager avant, cela peut nuire à la capacité du système de déterminer si le coussin de sécurité doit se déployer ou non. Cela peut empêcher les indicateurs d’activation et de désactivation du coussin de sécurité frontal de passager avant de fonctionner correctement. Vérifiez que les indicateurs fonctionnent correctement.

Lorsque l’indicateur de désactivation s’éteint et l’indicateur d’activation s’allume, le coussin de sécurité frontal du passager avant peut se déployer lors d’une collision.

Retirez les bagages et les appareils électroniques du siège du passager avant.

Conditions dans lesquelles lecoussin de sécurité frontal SRSpour passager avant n’est pas misen service

Le système est conçu pour que le coussin de sécurité frontal SRS du passager avant soit mis hors service dans l’une des situations suivantes concernant le siège du passager avant:

• Le siège n’est pas occupé.
• Un système de retenue pour enfant de type approprié est installé sur le siège et est occupé par un nourrisson ou par un enfant. (Voir DANGER qui suit.)
• Le système de détection de présence du passager avant est défectueux.

Si l’indicateur d’activation du coussin de sécurité frontal pour passager avant s’allume et si l’indicateur de désactivation s’éteint, alors qu’il y a sur le siège un nourrisson ou un enfant en bas âge installé dans un système de retenue pour enfant (siège rehausseur compris)

Indicateur d’activation du coussin de sécurité frontal de passager avant

Indicateur de désactivation du coussin de sécurité frontal de passager avant

1. Mettez le contacteur d’allumage en position "LOCK"/"OFF".
2. Enlevez le système de retenue pour enfant du siège du passager.
3. Puis, en suivant les recommandations du fabricant du système de retenue pour enfant et les instructions données dans "Systèmes de retenue pour enfant" 27, installez correctement le système de retenue pour enfant.
4. Mettez le contacteur d’allumage en position "ON", puis vérifiez que l’indicateur d’activation du coussin de sécurité frontal de passager avant s’éteint et que c’est l’indicateur de désactivation qui s’allume.

   Si l’indicateur d’activation reste allumé et l’indicateur de désactivation s’éteint, prenez les mesures suivantes.

• Vérifiez qu’il n’y a sur le siège du passager rien d’autre que le système de retenue pour enfant et l’enfant qui l’occupe.
• Vérifiez que le loquet de position avantarrière et le loquet du dossier du siège du passager avant sont correctement engagés en essayant de déplacer le siège vers l’avant et vers l’arrière.

Si malgré après avoir pris l’une des mesures correctives appropriées décrites ci-dessus, l’indicateur d’activation reste allumé et l’indicateur de désactivation s’éteint, déplacez le système de retenue pour enfant sur le siège arrière et faites immédiatement effectuer un contrôle par votre concessionnaire SUBARU.

REMARQUE Si le siège du passager avant est occupé par un enfant trop grand pour utiliser un système de retenue pour enfant ou par un adulte de petite taille, le système SUBARU de coussin de sécurité frontal perfectionné peut activer ou non le coussin de sécurité frontal SRS pour passager avant en fonction de la manière dont la personne se tient assise. Les enfants doivent toujours mettre leur ceinture de sécurité lorsqu’ils sont assis dans leur siège, que le coussin de sécurité soit désactivé ou non. En cas d’activation du coussin de sécurité frontal SRS pour passager avant (indicateur d’activation allumé, indicateur de désactivation éteint), prenez la mesure suivante.

• Vérifiez qu’il n’y a sur le siège du passager rien d’autre que la personne qui l’occupe.

Si, après les vérifications et mesures correctives ci-dessus, l’indicateur d’activation reste allumé et l’indicateur de désactivation s’éteint, demandez à l’enfant ou l’adulte de petite taille de s’asseoir sur le siège arrière, et faites immédiatement effectuer un contrôle par un concessionnaire SUBARU. Par la suite, même si le bon fonctionnement du système a été vérifié par un concessionnaire, il est préférable que cet enfant ou cet adulte voyage toujours sur le siège arrière.

Les enfants trop grands pour utiliser un système de retenue pour enfant doivent toujours porter la ceinture de sécurité du siège, que le coussin de sécurité soit activé ou désactivé.

Conditions dans lesquelles lecoussin de sécurité frontal SRSpour passager avant est mis enservice

Le coussin de sécurité frontal SRS pour passager avant sera mis en service et se déploiera en cas de collision dans l’une des situations suivantes concernant le siège du passager avant.

• Le siège est occupé par un adulte.
• Lorsque certains objets (par exemple une carafe d’eau) sont placés sur le siège.

Si l’indicateur de désactivation du coussin de sécurité frontal du passager s’allume et l’indicateur d’activation s’éteint alors que le siège du passager avant est occupé par un adulte

Indicateur d’activation du coussin de sécurité frontal de passager avant

Indicateur de désactivation du coussin de sécurité frontal de passager avant

Cela peut provenir du fait que l’adulte n’est pas assis correctement sur le siège du passager avant.

1. Mettez le contacteur d’allumage en position "LOCK"/"OFF".
2. Demandez au passager avant de redresser le dossier de son siège, de se tenir assis droit au milieu du siège, d’attacher correctement sa ceinture de sécurité, d’étendre les jambes vers l’avant et de reculer son siège au maximum vers l’arrière.
3. Mettez le contacteur d’allumage en position "ON".

Si l’indicateur de désactivation reste allumé et l’indicateur d’activation éteint, prenez les mesures suivantes.

1. Mettez le contacteur d’allumage en position "LOCK"/"OFF".
2. Assurez-vous que le passager avant n’utilise pas de couverture, de coussin de siège, de housse de siège, de chauffage de siège ou d’appareil de massage, etc.
3. Si le passager avant porte des vêtements en trop grand nombre, il doit retirer tout vêtement qui n’est pas nécessaire avant de s’asseoir sur le siège du passager avant, ou s’asseoir sur un siège arrière.
4. Mettez le contacteur d’allumage en position "ON" et attendez 6 secondes pour que le système termine son contrôle.

   Après le contrôle, les indicateurs s’éteignent tous deux pendant 2 secondes.

   L’indicateur d’activation devrait à présent s’allumer, et l’indicateur de désactivation rester éteint.

Si, malgré tout, l’indicateur de désactivation reste allumé et l’indicateur d’activation éteint, faites voyager la personne sur le siège arrière et contactez immédiatement votre concessionnaire SUBARU pour faire contrôler le système.

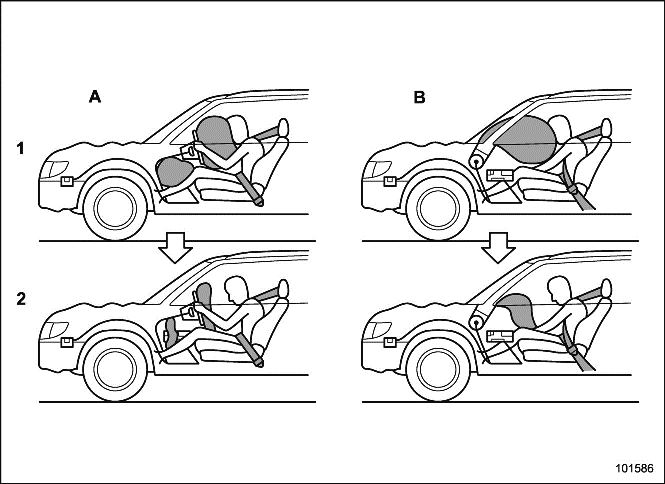

Fonctionnement

1. Côté conducteur
2. Côté passager
1. Les COUSSINS DE SÉCURITÉ SRS se gonflent dès qu’il y a une collision.
2.  Après gonflement, les COUSSINS DE SÉCURITÉ SRS se dégonflent immédiatement pour ne pas obstruer la vue du conducteur.

Les coussins de sécurité SRS ne fonctionnent que lorsque le contacteur d’allumage est en position "ON".

Le système de coussin de sécurité frontal perfectionné SUBARU est conçu pour déterminer les conditions d’activation ou de désactivation du coussin de sécurité frontal SRS pour passager avant, en fonction des caractéristiques des objets ou personnes sur le siège du passager avant, ces caractéristiques étant surveillées par le capteur du système de détection de présence du passager avant. Pour cette raison, il peut arriver que seul le coussin de sécurité frontal SRS du conducteur se déploie en cas de collision, mais ceci ne signifie pas que le système est défaillant.

Si les capteurs suivants détectent une collision par l’avant d’une intensité prédéterminée, le module de commande envoie au(x) module(s) de sécurité (seulement au module conducteur, ou à la fois au module conducteur et au module passager avant) le signal de déploiement du/des coussin(s) de sécurité frontal/frontaux SRS.

• les capteurs auxiliaires avant
• les capteurs d’impact incorporés au module de commande de coussin de sécurité

Du côté conducteur, le coussin de sécurité genoux SRS se gonfle également avec le coussin de sécurité frontal SRS.

Les coussins de sécurité frontaux SRS du conducteur et du passager avant sont équipés de déclencheurs bi-étagés. Les deux gonfleurs de chaque coussin de sécurité sont actionnés soit l’un après l’autre, soit simultanément, selon la violence de l’impact dans le cas du coussin de sécurité frontal SRS du conducteur, et de la violence de l’impact et des caractéristiques des objets ou personnes sur le siège dans le cas du coussin de sécurité frontal SRS pour passager avant.

Après le déploiement

Après le déploiement, le coussin de sécurité SRS se dégonfle immédiatement pour ne pas gêner la vision du conducteur et pour que celui-ci puisse maintenir le contrôle du véhicule. Toutes ces opérations, de la détection de l’impact au dégonflement des coussins de sécurité SRS, se déroulent en moins de temps qu’il n’en faut pour cligner de l’oeil.

Que seul le coussin de sécurité frontal SRS du conducteur se déploie ou que les coussins de sécurité frontaux SRS du conducteur et du passager avant se déploient tous deux, les prétensionneurs de ceinture de sécurité du conducteur et du passager avant se déclenchent en même temps.

Le déploiement d’un coussin de sécurité SRS s’accompagne d’un bruit de gonflement soudain et assez fort, et d’un léger dégagement de fumée. Ceci est le résultat normal du déploiement. La fumée n’est pas le signe d’un début d’incendie dans le véhicule.

Exemple de type d’accident

Le coussin de sécurité frontal SRS du conducteur et le coussin de sécurité frontal SRS pour passager avant sont conçus comme suit.

• pour se déployer en cas d’accident impliquant une collision frontale de force modérée à violente
• pour ne se déclencher qu’une seule fois

Le coussin de sécurité frontal SRS du conducteur et le coussin de sécurité frontal SRS pour passager avant ne sont pas conçus pour fonctionner comme suit.

• pour se déployer dans la plupart des impacts frontaux de moindre force*1
• pour se déployer dans la plupart des impacts latéraux ou arrière ou dans la plupart des renversements*2

*1: Parce que la protection nécessaire peut être obtenue par la seule ceinture de sécurité.
*2: Parce que le déploiement seul du coussin de sécurité frontal SRS du conducteur ou celui des coussins de sécurité frontaux SRS du conducteur et du passager avant ne protègeraient pas l’occupant du siège dans ces situations.

Le déploiement des coussins de sécurité SRS dépend de l’intensité du choc que subit l’habitacle du véhicule au moment de la collision. Cette intensité est très variable d’un type de collision à l’autre, et n’est pas nécessairement en rapport avec les dommages visibles sur le véhicule.

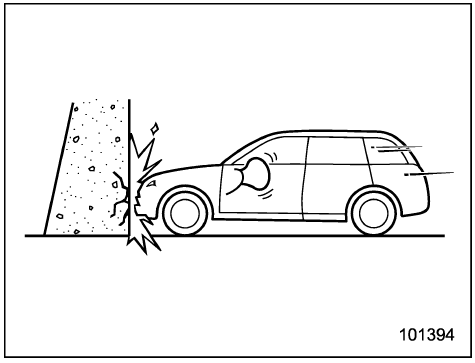

Exemple d’accident au cours duquel le(s) coussin(s) de sécurité frontal/frontaux SRS du conducteur/du conducteur et du passager avant se déploie(nt) vraisemblablement

Une collision de front contre un épais mur de béton avec une vitesse du véhicule de l’ordre de 20 à 30 km/h (12 à 19 mph) ou plus actionnera le coussin de sécurité frontal SRS du conducteur seulement ou les deux coussins de sécurité frontaux SRS du conducteur et du passager avant.

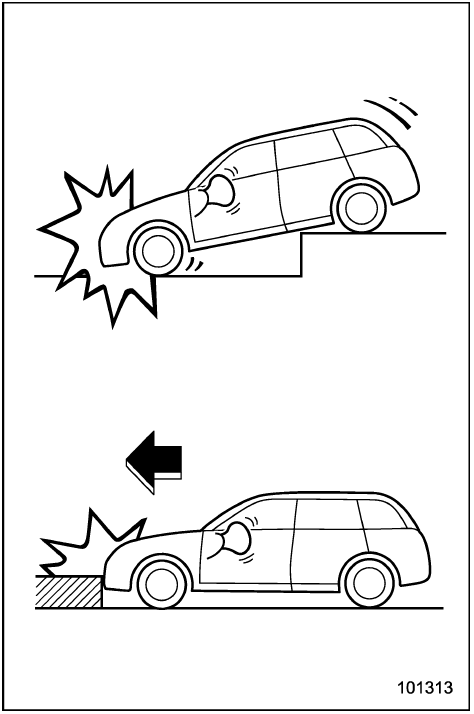

Le(s) coussin(s) de sécurité est(sont) aussi activé(s) lorsque le véhicule subit un choc par l’avant du même genre et de la même intensité que la collision indiquée ci-dessus.

Exemples de types d’accidents au cours desquels il est possible que le(s) coussin(s) de sécurité frontal/frontaux SRS du conducteur/du conducteur et du passager avant se déploie(nt)

Le coussin de sécurité frontal SRS du conducteur seulement ou les coussins de sécurité frontaux SRS du conducteur et du passager avant peuvent être actionnés lorsque le soubassement du véhicule subit un fort impact par le bas (comme lorsque le véhicule tombe dans un fossé profond ou heurte violemment un obstacle tel qu’une bordure de trottoir).

Exemples de types d’accidents au cours desquels il est peu vraisemblable que le(s) coussin(s) de sécurité frontal/frontaux SRS du conducteur/du conducteur et du passager avant se déploie(nt)

1. Le véhicule percute un objet tel qu’un poteau téléphonique ou un poteau de signalisation.
2. Le véhicule glisse sous le plateau de chargement d’un camion.
3. Le véhicule subit un impact frontal de travers en oblique.
4. Le véhicule subit une collision frontale de travers.
5. Le véhicule heurte un obstacle mobile ou qui peut se déformer, comme un véhicule en stationnement.

Dans divers types de collisions, le déploiement du/des coussin(s) de sécurité frontal/frontaux SRS du conducteur/du conducteur et du passager avant n’est pas nécessairement requis. En cas d’accident tel que ceux illustrés, le(s) coussin (s) de sécurité frontal/frontaux SRS du conducteur/du conducteur et du passager avant ne se déploie(nt) pas toujours, cela dépendant de l’intensité des forces agissant dans l’accident.

Exemples de types d’accidents au cours desquels le(s) coussin (s) de sécurité frontal/frontaux SRS du conducteur/du conducteur et du passager avant n’est/ ne sont pas conçu(s) pour se déployer dans la plupart des cas

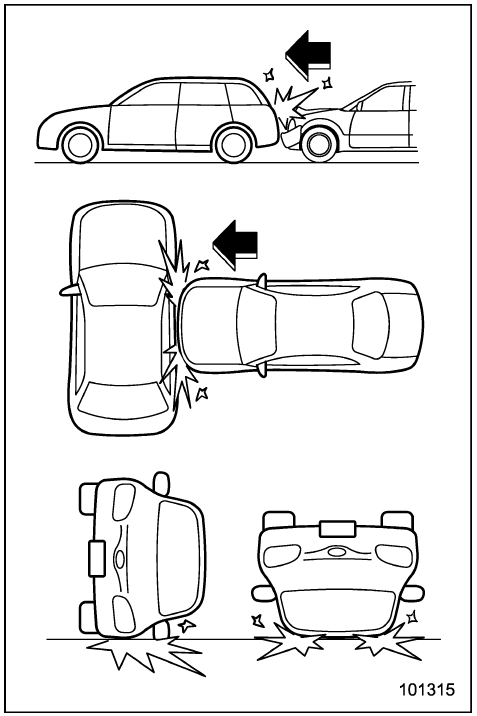

Les coussins de sécurité frontaux SRS pour conducteur et passager avant ne sont pas conçus pour se déployer dans la plupart des cas suivants.

• Si le véhicule est percuté par le côté ou par l’arrière
• Si le véhicule se renverse sur le côté ou sur le toit
• Si le véhicule est impliqué dans une collision frontale à faible vitesse

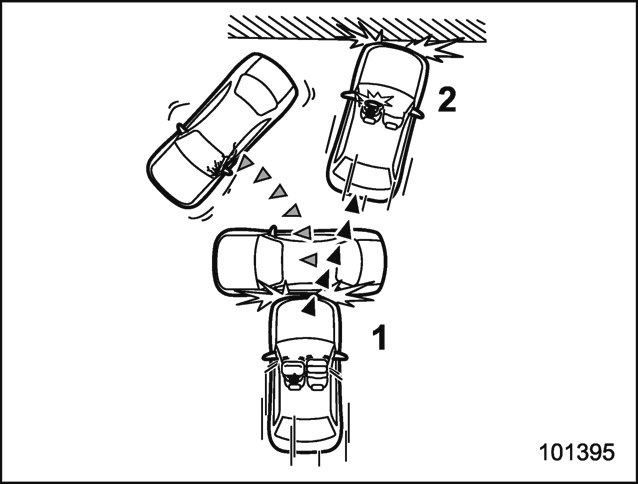

1. Premier impact
2. Second impact

Dans un accident au cours duquel le véhicule subit plusieurs chocs, les coussins de sécurité frontaux SRS du conducteur et/ou du passager avant ne se déploient qu’une fois lors du premier choc.

Exemple: Dans le cas d’une double collision, d’abord avec un autre véhicule puis en succession rapide contre un mur de béton, une fois que le coussin de sécurité frontal du conducteur et/ou du passager avant s’est ou se sont déployé( s) lors du premier impact, il(s) ne peu(ven)t plus être actionné(s) lors du second impact.
