A: MODE D'AUTO-DIAGNOSTIC

Systeme HVAC (climatiseur automatique) (diagnostic)

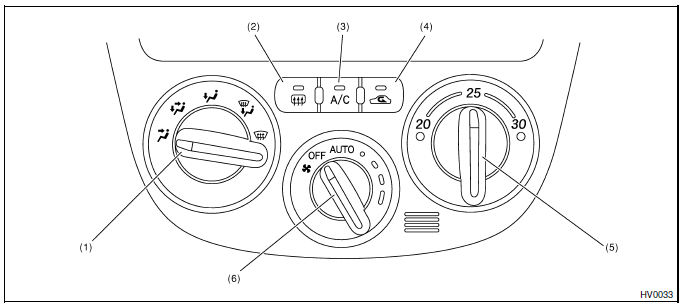

  1. Commande de débit d'air
  2. Interrupteur de désembueur de lunette arrière
  3. Interrupteur de climatiseur
  4. Contacteur FRESH/RECIRC
  5. Commande de température
  6. Commande de vitesse de ventilateur
Nº Etape Vérifier Oui Non
1 REGLEZ LE TABLEAU DE COMMANDE EN MODE D'AUTO-DIAGNOSTIC.

1) Réglez la commande de vitesse de ventilateur à la position "OFF".

2) Démarrez le moteur et appuyez l'interrupteur de désembueur de lunette arrière pendant au moins 5 secondes. L'interrupteur de désembueur de lunette arrière doit être appuyé dans un délai de 10 secondes après démarrage du moteur.

 Est-ce que le Mode d'autodiagnostic fonctionne? Passez à l'étape 2. <Voir AC-20LE SYSTEME DE CLIMATISEUR ET/OU L'AUTO-DIAG. NE FONCTIONNENT PAS, Dépistage des pannes pour le défaut du système de climatiseur.>
2 VERIFIEZ QUE LA DEL S'ALLUME.

Assurez-vous que toutes les DEL s'allument (conduite à droite) ou clignotent (conduite à gauche) sur le panneau de commande.

 Est-ce que toutes les DELs s'allument ou clignotent? Passez à l'étape 3. Vérifiez la DEL de l'interrupteur.
3 VERIFIEZ LE MAUVAIS FONCTIONNEMENT DES DETECTEURS.

1) Réglez la commande de vitesse de ventilateur à la position AUTO.

2) En cas de défaillance, la DEL de l'interrupteur de désembueur de lunette arrière est éteinte.

3) Lorsqu'il n'y a pas de défaillance, la DEL de l'interrupteur de désembueur de lunette arrière s'allume.

 Est-ce que la DEL de l'interrupteur de désembueur de lunette arrière s'allume? Passez à l'étape 5. Passez à l'étape 4.
4 CONFIRMEZ LE DETECTEUR DEFECTUEUX.

1) Réglez la commande de vitesse de ventilateur à la 1ère position.

2) Réglez la commande de débit d'air sur chaque position de mode et vérifiez que toutes les DEL des interrupteurs s'allument conformément au tableau de vérification des détecteurs. <Voir AC-18 TABLEAU DE VERIFICATION DES DETECTEURS, MODE D'AUTO-DIAGNOSTIC, Tableau de dépistage des pannes pour le système de diagnostic.>

 Les DEL de l'interrupteur FRESH/RECIRC et de l'interrupteur du climatiseur s'allument- elles lorsqu'on sélectionne les différents modes ? Passez à l'étape 5. Réparez le détecteur en panne.

<Voir AC-36, Procédure de dépistage des pannes des détecteurs.>
5 VERIFIEZ LE SIGNAL DE POSITION DU VOLET DE MODE.

1) Réglez la commande de vitesse de ventilateur à la 2nde position.

2) En cas de défaillance, la DEL de l'interrupteur de désembueur de lunette arrière est éteinte.

3) Lorsqu'il n'y a pas de défaillance, la DEL de l'interrupteur de désembueur de lunette arrière s'allume.

 Est-ce que la DEL de l'interrupteur de désembueur de lunette arrière s'allume? Passez à l'étape 6. Vérifiez le circuit de l'actionneur de volet de mode.

<Voir AC-32, ACTIONNEUR DE VOLET DE MODE, Procédure de dépistage des pannes pour les actionneurs.>
6 VERIFIEZ LE FONCTIONNEMENT DU MOTEUR DE SOUFFLERIE.

1) Réglez la commande de vitesse de ventilateur à la 3ème position.

2) Tournez la commande de température et vérifiez que la vitesse du ventilateur varie selon la température de consigne.

 Est-ce que le régime du ventilateur de soufflerie varie? Passez à l'étape 7. Vérifiez le circuit du moteur de soufflerie.

<Voir AC-23, LE MOTEUR DE SOUFFLERIE NE MARCHE PAS, Dépistage des pannes pour le défaut du système de climatiseur.>
7 VERIFIEZ LE FONCTIONNEMENT DE CHAQUE ACTIONNEUR, DU VENTILATEUR DE SOUFFLERIE ET DE L'EMBRAYAGE DU COMPRESSEUR.

1) Tournez la commande de vitesse de ventilateur sur la position Nº 4.

2) Sélectionnez le mode d'utilisation en réglant la commande de débit d'air.

3) Vérifiez le fonctionnement de chaque mode en fonction du tableau de mode de fonctionnement.

<Voir 19, TABLEAU DE MODE DE FONCTIONNEMENT, MODE D'AUTODIAGNOSTIC, Tableau de dépistage des pannes pour le système de diagnostic.>

  • Prise d'air:
  • Refoulement d'air:
  • Volet de mélange d'air:
  • Ventilateur de soufflerie:
  • Compresseur de climatiseur:
 Est-ce que le fonctionnement de chaque mode est identique à celui montré sur le tableau de mode de fonctionnement? Appuyez sur l'interrupteur du climatiseur ou mettez le contact d'allumage sur "OFF" et finissez l'auto-diagnostic. Réparez la pièce défectueuse conformément au tableau des diagnostics.

1. TABLEAU DE VERIFICATION DES DETECTEURS

NOTE: Si le détecteur de charge solaire est vérifié à l'intérieur ou dans un lieu sombre, un circuit ouvert peut être indiqué.

Veillez à toujours contrôler le détecteur de charge solaire à un endroit où il est directement exposé aux rayons du soleil.

Position de la commande de débit d'air Détecteur vérifié Pas de panne Court-circuit Circuit ouvert
VENT Détecteur de température ambiante La DEL de l'interrupteur A/C et la DEL de l'interrupteur FRESH/RECIRC s'allument. La DEL de l'interrupteur A/C s'allume. La DEL de l'interrupteur FRESH/RECIRC s'allume.
BI-NIVEAU Détecteur de température intérieure La DEL de l'interrupteur A/C et la DEL de l'interrupteur FRESH/RECIRC s'allument. La DEL de l'interrupteur A/C s'allume. La DEL de l'interrupteur FRESH/RECIRC s'allume.
CHAUD Détecteur d'évaporateur La DEL de l'interrupteur A/C et la DEL de l'interrupteur FRESH/RECIRC s'allument. La DEL de l'interrupteur A/C s'allume. La DEL de l'interrupteur FRESH/RECIRC s'allume.
DEF/HEAT Détecteur de charge solaire La DEL de l'interrupteur A/C et la DEL de l'interrupteur FRESH/RECIRC s'allument. La DEL de l'interrupteur A/C s'allume. La DEL de l'interrupteur FRESH/RECIRC s'allume.
DESEMB Moteur de volet de mélange d'air (Rhéostat) La DEL de l'interrupteur A/C et la DEL de l'interrupteur FRESH/RECIRC s'allument. La DEL de l'interrupteur A/C s'allume.

2. TABLEAU DE MODE DE FONCTIONNEMENT

Fonctionnement  Position de la commande de débit d'air
VENT BI-NIVEAU CHAUD DEF/HEAT DESEMB
Refoulement d'air VENT BI-NIVEAU CHAUD DEF/HEAT DESEMB
Prise d'air RECIRC RECIRC RECIRC FRAIS FRAIS
Volet de mélange d'air FROID MAXI FROID MAXI CHAUD MAXI CHAUD MAXI FROID MAXI
Ventilateur de soufflerie 5V 5V 8V 10V Tension d'alimentation électrique
Compresseur de climatiseur MARCHE ARRET ARRET MARCHE MARCHE
    Signal E/S du module de commande de climatiseur
