Revue Technique Subaru Impreza: A: Depose

1. FREIN A DISQUE

1) Débranchez le fil de masse de la batterie.

2) Mettez le véhicule sur le cric, puis déposez les enjoliveurs de roue et les roues arrière.

ATTENTION: Veillez à desserrer et à resserrer l'écrou d'essieu après avoir déposé une roue du véhicule. Le non respect de cette procédure pourrait endommager des roulements de roues.

3) Débloquez l'écrou d'essieu.

4) Déposez l'écrou d'essieu à l'aide d'une clé à douille.

5) Ramenez le levier du frein de stationnement et desserrez l'écrou de réglage.

6) Déposez l'étrier du frein à disque du plateau de frein, et suspendez-le de la jambe élastique à l'aide d'un fil de fer.

7) Déposez le rotor à disque du moyeu.

NOTE: Si le rotor à disque est grippé sur le moyeu, extrayezle en introduisant un goujon de 8 mm dans le trou de vissage du rotor à disque.

8) Débranchez l'extrémité du câble de frein de stationnement.

9) Déconnectez la barre stabilisatrice arrière du bras latéral arrière.

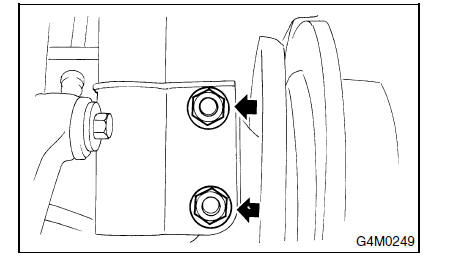

10) Otez les boulons qui fixent le bras oscillant à la coiffe arrière.

ATTENTION: Eliminez l'écrou autobloquant usagé. Remplacez par un neuf.

11) Déposez les boulons qui fixent l'ensemble latéral sur le logement arrière.

ATTENTION: Eliminez l'écrou autobloquant usagé. Remplacez par un neuf.

12) Dégagez le joint BJ des cannelures de la coiffe, et déposez l'arbre de commande arrière.

Si la dépose présente des difficultés à déposer, utilisez les outils spéciaux ST.

ST1 926470000 EXTRACTEUR D'ARBRE D'ESSIEU
ST2 927140000 PLAQUE D'EXTRACTEUR D'ARBRE D'ESSIEU

ATTENTION:

• Veillez à ne pas endommager la lèvre du joint d'huile lors de déposer l'arbre de commande arrière.
• S'il faut remplacer l'arbre de commande arrière, remplacez également le joint d'huile intérieur.

13) Déposez le détecteur ABS arrière du plateau de frein arrière.

(Modèles équipés de l'A.B.S. uniquement)

14) Otez les boulons qui fixent la coiffe arrière à la jambe élastique, et séparez les deux éléments.

2. FREIN A TAMBOUR

1) Débranchez le fil de masse de la batterie.

2) Mettez le véhicule sur le cric, puis déposez les enjoliveurs de roue et les roues arrière.

ATTENTION: Veillez à desserrer et à resserrer l'écrou d'essieu après avoir déposé une roue du véhicule. Le non respect de cette procédure pourrait endommager des roulements de roues.

3) Débloquez l'écrou d'essieu.

4) Déposez l'écrou d'essieu à l'aide d'une clé à douille.

5) Ramenez le levier du frein de stationnement et desserrez l'écrou de réglage.

6) Déposez le tambour de frein du moyeu.

7) S'il présente des difficultés à déposer le tambour de frein, déposez le couvercle de trou de réglage du plateau de frein, et puis serrez la vis de réglage en utilisant le tournevis type à fente jusqu'à ce que le sabot de frein est séparé de la tambour.

NOTE: S'il est difficile de déposer le tambour de frein, chassez- le en plaçant un goujon de 8 mm dans le trou de vissage du tambour de frein.

8) Utilisez une clé à écrou coudée et rebranchez le tuyau de frein sur le cylindre de roue.

ATTENTION: Couvrez l'ouverture du cylindre de roue afin d'éviter toute pénétration de corps étrangers.

9) Débranchez l'extrémité du câble de frein de stationnement.

10) Déconnectez la barre stabilisatrice arrière du bras latéral arrière.

11) Otez les boulons qui fixent le bras oscillant à la coiffe arrière.

ATTENTION: Eliminez l'écrou autobloquant usagé. Remplacez par une pièces neuve.

12) Otez les boulons qui fixent le bras latéral à la chape arrière.

ATTENTION: Eliminez l'écrou autobloquant usagé. Remplacez par une pièces neuve.

13) Dégagez le joint BJ des cannelures de la coiffe, et déposez l'arbre de commande arrière.

Si la dépose présente des difficultés à déposer, utilisez les outils spéciaux ST.

ST1 926470000 EXTRACTEUR D'ARBRE D'ESSIEU
ST2 927140000 PLAQUE D'EXTRACTEUR D'ARBRE D'ESSIEU

ATTENTION:

• Veillez à ne pas endommager la lèvre du joint d'huile lors de déposer l'arbre de commande arrière.
• S'il faut remplacer l'arbre de commande arrière, remplacez également le joint d'huile intérieur.

14) Déposez le détecteur ABS arrière du plateau de frein (sur le modèle équipé de l'ABS uniquement).

15) Otez les boulons qui fixent la coiffe arrière à la jambe élastique, et séparez les deux éléments.
