1. MODELE 4WD

ATTENTION: Enveloppez, d'un chiffon, l'extrémité de l'arbre récepteur (du côté friction du roulement à aiguilles de butée) durant le démontage et le remontage pour éviter de l'endommager.

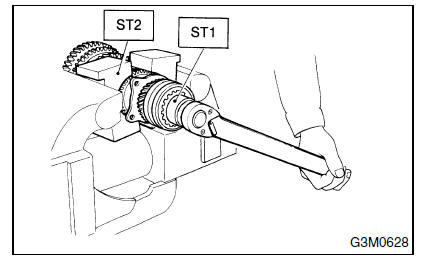

1) Défreinez le contre-écrou. Retirez le contre-écrou en utilisant les outils spéciaux ST1, ST2 et ST 3.

ST1 899884100 SUPPORT
ST2 498427100 BUTEE
ST3 899988608 CLE A DOUILLE (27)

2) Séparez le pignon d'attaque de l'arbre récepteur.

Déposez le manchon de planétaire de différentiel, la rondelle de réglage nº 1, la rondelle de réglage nº 2, le palier de butée, le roulement à aiguilles, la bague de pignon d'attaque, le roulement à aiguilles et le palier de butée.

1. Manchon de planétaire
2. Rondelle nº 1 (25 × 37,5 × épaisseur)
3. Palier de butée (25 × 37,5 × 3)
4. Rondelle nº 2 (25 × 37,5 × 4)
5. Roulement à aiguilles (25 × 30 × 20)
6. Bague de pignon d'attaque
7. Roulement à aiguilles (30 × 37 × 23)
8. Palier de butée (33 × 50 × 3)

3) Déposez le roulement à rouleaux et la rondelle en utilisant l'outil spécial ST et une presse.

ATTENTION: Ne réutilisez pas ce roulement à billes.

ST 498077000 OUTIL DE DEPOSE

4) Défreinez le contre-écrou. Retirez le contre-écrou en utilisant les outils spéciaux ST1 et ST2.

ST1 499987300 CLE A DOUILLE (50)
ST2 899884100 SUPPORT

5) Déposez le pignon récepteur de 5ème à l'aide d'un outil spécial ST.

ST 499857000 EXTRACTEUR DE PIGNON RECEPTEUR DE 5EME

6) Déposez la clavette demi-lune.

7) Déposez le roulement à rouleaux le pignon récepteur de 3ème-4ème en utilisant les outils spéciaux ST1 et ST2.

ST1 499757002 OUTIL DE REPOSE
ST2 899714110 OUTIL DE DEPOSE

8) Déposez la clavette.

9) Déposez le pignon récepteur de 2nde, l'anneau de synchro intérieur, le cône de synchro et l'anneau de synchro extérieur.

1. Pignon récepteur de 2nde
2. Anneau de synchro intérieur
3. Cône de synchro
4. Anneau de synchro extérieur

10) Déposez le pignon récepteur de 1ère, la bague de pignon de 2nde, le pignon et le moyeu en utilisant les outils spéciaux ST1 et ST2.

NOTE: Remplacez le pignon et le moyeu si cela est nécessaire.

Dans la mesure du possible, veillez à ne pas démonter cet ensemble qui a un engrènement très précis. Si le démontage est nécessaire, repérez au préalable le point d'engrènement.

ST1 499757002 OUTIL DE REPOSE
ST2 899714110 OUTIL DE DEPOSE

11) Déposez le pignon auxiliaire du pignon récepteur de 1ère.

2. MODELES FWD

1) Desserrez le contre-écrou à l'aide des outils spéciaux ST1 et ST2.

ST1 49987100 ou 499987003 ou 899984103 CLE A DOUILLE (35)
ST2 899884100 SUPPORT

NOTE: Défreinez le contre-écrou avant la dépose.

2) Déposez le pignon récepteur de 5ème à l'aide d'une presse.

ST 498077000 EXTRACTEUR DE PIGNON RECEPTEUR DE 5EME

3) Déposez la clavette demi-lune.

4) Déposez le roulement à rouleaux et le pignon récepteur de 3ème-4ème à l'aide des outils spéciaux ST1 et ST2.

ST1 499757002 GUIDE A JONC D'ARRET
ST2 899714110 OUTIL DE DEPOSE

5) Déposez le pignon récepteur de 2nde.

6) Déposez la clavette du pignon récepteur de 3ème- 4ème.

7) Déposez le pignon récepteur de 1ère, la douille de 2nde, le pignon et le moyeu à l'aide des outil spéciaux ST1 et ST2.

Remplacez le pignon et le moyeu si cela est nécessaire.

Dans la mesure du possible, veillez à ne pas démonter cet ensemble qui a un engrènement très précis. Si le démontage est nécessaire, repérez au préalable le point d'engrènement.

ST1 499757002 GUIDE A JONC D'ARRET
ST2 899714110 OUTIL DE DEPOSE

8) Déposez la bague de pignon de 1ère, la plaque de butée de pignon récepteur de 1ère et le roulement à rouleaux à l'aide d'un outil spécial ST et d'une presse.

ST 498517000 OUTIL DE DEPOSE

ATTENTION: Remplacez le roulement à rouleaux (41 x 71 x 23) par une pièce neuve s'il a été démonté.

1. Bague de pignon 1ère
