1. MODELE 4WD

1) Reposez l'ensemble manchon en alignant les marques de repère.

NOTE:

• Utilisez l'ensemble du pignon et du moyeu neuf, si l'un des deux a été déposé.

1. Côté pignon de 1ère
2. Côté pignon de 2nde
3. Surface plane
4. Surface échelonée

2) Reposez la rondelle, le jonc d'arrêt et le pignon auxiliaire sur le pignon récepteur de 1ère.

3) Reposez le pignon récepteur de 1ère, l'anneau de synchro de 1ère et l'ensemble du pignon et du moyeu sur l'arbre récepteur.

NOTE:

• Veillez à reposer l'ensemblede pignon et de moyeu dans le sens correct.
• Alignez l'anneau de synchro et l'ensemble de pignon et de moyeu avec la rainure de la clavette.

4) Reposez la bague de pignon récepteur de 2nde sur l'arbre récepteur à l'aide des outils spéciaux ST1 et ST2, et montez à la presse.

ATTENTION:

• Enveloppez l'extrémité de l'arbre récepteur d'un chiffon pour éviter de l'endommager.
• N'appliquez pas de pression supérieure à 10 kN (1 ton).

NOTE: Avant de monter à la presse, alignez les trous d'huile sur l'arbre et la bague.

ST1 499277200 OUTIL DE REPOSE
ST2 499587000 OUTIL DE REPOSE

5) Reposez le pignon récepteur de 2nde, l'anneau de synchro intérieur, le cône de synchro, l'anneau de synchro extérieur et la cale sur l'arbre récepteur.

1. Pignon récepteur de 2nde
2. Anneau de synchro intérieur
3. Cône de synchro
4. Anneau de synchro extérieur

6) Après avoir monté la clavette sur l'arbre récepteur, reposez le pignon récepteur de 3ème-4ème à l'aide d'un outil spécial ST et la presse.

ATTENTION: N'appliquez pas de pression supérieure à 10 kN (1 ton). NOTE: Alignez l'encoche de l'anneau de synchro sur la cale de passage.

ST 499277200 OUTIL DE REPOSE

7) Reposez un jeu de roulements à rouleaux sur l'arbre récepteur à l'aide d'un outil spécial ST et d'une presse.

ATTENTION: N'appliquez pas de pression supérieure à 10 kN (1 ton).

ST 499277200 OUTIL DE REPOSE

7) Reposez un jeu de roulements à rouleaux sur l'arbre récepteur à l'aide d'un outil spécial ST et d'une presse.

ATTENTION: N'appliquez pas de pression supérieure à 10 kN (1 ton).

ST 499277200 OUTIL DE REPOSE

9) Reposez la rondelle d'arrêt. Reposez le contreécrou et serrez-le au couple spécifié en utilisant l'outil spécial ST.

ST 499987300 CLE A DOUILLE (50)

Couple de serrage: 265 N*m (27 kgf-m)

NOTE:

• Freinez le contre-écrou en deux points.
• A l'aide d'un peson à ressort, vérifiez que le couple de démarrage du roulement à rouleau est compris entre 0,1 et 1,5 N (0,01 à 0,15 kgf).

10) Reposez le roulement à rouleaux sur le pignon d'attaque.

NOTE: Lors du montage du roulement à rouleaux, notez le sens (avant et arrière), étant donné que le trou de goupille de positionnement aménagé dans la cuvette extérieure est décalé.

1. Roulement à rouleaux
2. Trou de goupille de positionnement

11) Reposez la rondelle en utilisant les outils spéciaux ST1, ST2 et une presse.

ATTENTION:

• Ne réutilisez pas l'ancien contre-écrou, utilisez des pièces neuves.
• Freinez le contre-écrou en quatre points.

ST1 499277100 OUTIL DE REPOSE DE LA BAGUE 1-2
ST2 499277200 OUTIL DE REPOSE

1. Rondelle

12) Reposez le palier de butée et le roulement à aiguilles. Reposez l'arbre récepteur.

13) Reposez la bague du pignon d'attaque, le roulement à aiguilles, la rondelle de réglage nº 2, le palier de butée, la rondelle de réglage nº 1 et le manchon de planétaire de différentiel dans cet ordre.

NOTE: Procédez avec soin car l'entretoise doit être montée dans le sens correct.

1. Arbre récepteur
2. Arbre de commande
3. Bague de pignon d'attaque
4. Roulement à aiguilles (25 × 30 × 20)
5. Rondelle nº 2 (25 × 36 × 4)
6. Palier de butée (25 × 37,5 × 3)
7. Rondelle nº 1 (25 × 36 × épaisseur)
8. Manchon de planétaire

2. MODELES FWD

1) Montez l'ensemble du pignon et du moyeu.

NOTE:

• Utilisez l'ensemble du pignon et du moyeu neuf, si l'un des deux a été déposé.
• Veillez à introduire correctement les cravettes dans les enchoches de cravette intérieur du pignon récepteur de marche arrière.

1. Enchoches de cravette
2. Pignon récepteur de marche arrière
3. Côté pignon récepteur de 1ère
4. Côté pignon récepteur de 2nde
5. Surface plane
6. Surface échelonée

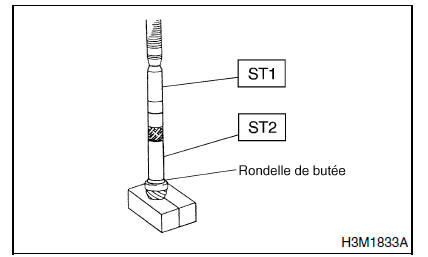

2) Fixez le roulement à rouleaux sur l'arbre de pignon d'attaque et la rondelle de butée de pignon récepteur de 1ère à l'aide des outils spéciaux ST1 et ST2.

ST1 499277000 OUTIL DE REPOSE DE CUVETTE DE 4EME-5EME
ST2 499277100 OUTIL DE REPOSE DE LA BAGUE 1-2

ATTENTION: Utilisez le roulement à rouleaux et la rondelle de butée de pignon de 1ère.

3) Reposez la bague du pignon récepteur de 1ère- 2nde sur l'arbre de pignon d'attaque.

NOTE: La douille peut être montée dans un sens ou dans l'autre.

ST1 499877000 OUTIL DE REPOSE DE CUVETTE DE 4EME-5EME
ST2 499277100 OUTIL DE REPOSE DE LA BAGUE 1-2

4) Mesurez le diamètre extérieur de la bague de pignon récepteur de 1ère pour déterminer le pignon récepteur de 1ère qui doit être utilisé.

5) Reposez avec la main le pignon récepteur de 1ère, l'anneau de synchro de 1ère-2nde et l'ensemble du pignon et du moyeu (assemblé à l'étape précédente) sur l'arbre de pignon d'attaque.

NOTE: Alignez la rainure de l'anneau sur la cale.

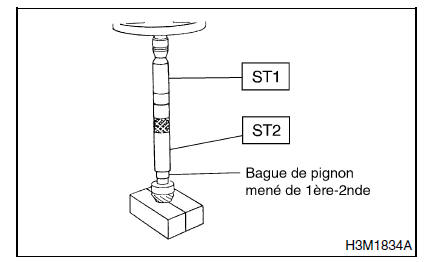

6) Reposez la bague de pignon récepteur de 1ère- 2nde sur l'arbre de pignon d'attaque à l'aide des outils spéciaux ST1 et ST2.

ST1 499877000 OUTIL DE REPOSE DE CUVETTE DE 4EME-5EME
ST2 499277100 OUTIL DE REPOSE DE LA BAGUE 1-2

7) Reposez avec la main le pignon récepteur de 2nde et l'anneau de synchro de 1ère-2nde sur l'arbre de pignon d'attaque.

8) Reposez la clavette dans la rainure de l'arbre de pignon d'attaque et reposez le pignon récepteur de 3ème-4ème.

NOTE: Ce roulement à billes peut être adapté sans l'outil spécial. Il ne doit pas y avoir de problème.

ST 499877000 OUTIL DE REPOSE DE CUVETTE DE 4EME-5EME

9) Reposez le roulement à billes (29 x 74 x 38) sur l'arbre de pignon d'attaque à l'aide de l'outil spécial ST.

ST 499277100 OUTIL DE REPOSE DE LA BAGUE 1-2

10) Reposez la clavette demi-lune dans l'encoche à l'arrière de l'arbre de pignon d'attaque. Reposez le pignon récepteur de 5ème sur l'arbre de commande à l'aide d'un outil spécial ST et d'une presse.

ST 499277100 OUTIL DE REPOSE

ATTENTION:

• Veillez à ce que le pignon récepteur de 5ème soit installé dans le sens correct.
• Veillez à ne pas déloger la clavette demi-lune lors de la pose du pignon de 5ème.

11) Reposez la rondelle d'arrêt et serrez le contreécrou au couple spécifié à l'aide des outils spéciaux ST1 et ST2..

ST1 49987100 ou 499987003 ou 899984103 CLE A DOUILLE (35)
ST2 899884100 SUPPORT

ATTENTION:

• Ne réutilisez pas l'ancien contre-écrou, utilisez des pièces neuves.
• Freinez le contre-écrou en quatre points.

Couple de serrage: 118 N*m (12 kgf-m)
